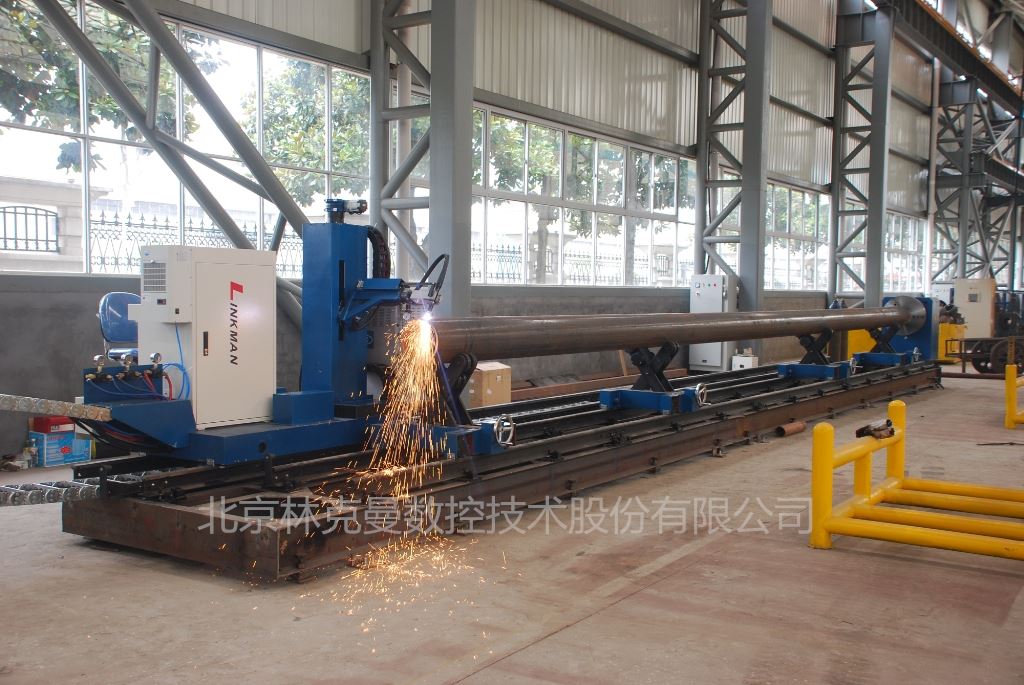

相贯线切割机主要配置和常见故障解决方法

　　数控相贯线切割机工业应用在生活中已经非常普遍，高铁车站、机场航站楼、体育场馆、会展中心都是它的杰作。那么您知道数控相贯线切割机主要配置和常见故障的解决方法吗?下面小编为您梳理和介绍：

　　一、数控相贯线切割机的主要配置如下：

　　1、管径指标：一般圆管直径48~800mm，矩形管80X80~500X500mm 。

　　2、采用火焰/等离子混合切割，可切割加工各类管材的相贯线轮廓和孔，切割速度10~4000mm/min、快速定位10~10000mm/min；。

　　3、可选配（手动、自动液压）三爪、四爪、五爪自定心卡盘。

　　4、切割作业时，数控（4、5、6、8）轴控制相贯线切割机，完成复杂工件切割、焊接坡口一次成型。

　　5、CNC控制系统采用中国台湾原装研华品牌平板电脑、15”液晶显示器，固态硬盘，中文Win操作系统，采用OPEN-GL图形3D显示。

　　6、参数化、Tekla、AutoCAD、3D3S、TRIBON等流行设计软件编程，简单快捷。

　　二、数控相贯线切割机常见故障和解决办法：

　　1、如果是数控系统出现异常, 首先检查相贯线切割机供电系统是否正常。很多时候, 相贯线切割机不能正常运转, 大多是因为数控系统内部(电控柜)的供电, 插接件等接触不良造 成。首先须系统断电，按照电脑内部插接件、电脑与伺服驱动器、电脑与数控系统I/O、轴卡与伺服驱动器、各器件间连线, 插头进行仔细检查和处理, 就有可能发现并解决问题。

2、如果相贯线切割机的机械运动部分出现异常, 首先应该检查机械运动部, 如: 机床设备导轨、齿轮、齿条、直线导轨、滚珠丝杠、滑块、减速机等传动部位的外观和特性（声响）是否正常，平时及时做好保养和检修，按照机床手册加注润滑剂油，特别是机床X-向齿条和轨道要求操作工人班前班后必须进行清理和保养，保证机床正常。
3、如果机械部分运行出现抖动、异响、卡滞等现象, 需仔细检查设备运动部分是否是因为废料、焊渣或杂物阻塞，影响了设备的正常运行。
4、相贯线切割机正常操作中如出现, 明显火花、异响或异味等异常情况，应该及时压下设置在操作台上的急停开关，时间通知设备管理人员或与设备售后人员，提供并保留操作现场的“故障再现”，这些都是我们查找故障的重要依据。当我们寻找到真正的故障根源，就能够很好的进行处理了。
5、当切割工件出现长度误差(超出3~5mm以上)时，机床割炬(等离子或火焰)可能不在标准位置了, 或割炬不直，或割炬伸出枪夹的长度部分有误，或机床参数的“枪尖到管表面的距离”设置与实际值不符。总之您需要按照说明书或"调枪视频"去调整割炬了。

注意：非专业人员不得进行机床操作和维修。使用中遇到问题或操作生疏，请时间通知设备售后服务人员，也可通过视频指导维修, 避免不必要的麻烦。
