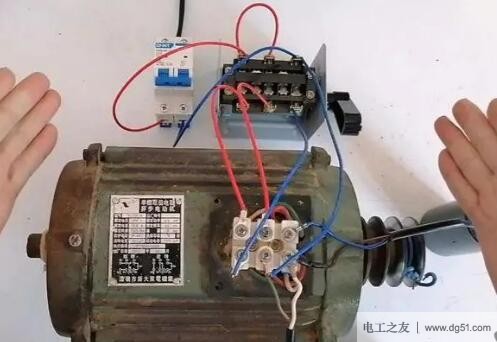

单相电机三根线正转与反转的接线方式

单相电机有3根线，分别接火线、零线和启动电容，在实现单相电机的正转与反转时，应该怎么进行接线，单相电机正转与反转的接线原理是什么，下面与电工之友小编一起来了解下。

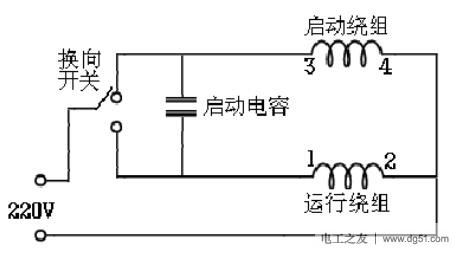

接单相电机，公共端接零线。剩下的2根线是电容端接电容，火线接在电容端的其中一根线上，一根是正转，一根是反转。单相电机正反转是通过倒换电容端的2根线来实现的。

怎么找出单相电机的电容端？

单相电机内部有2组绕组，分别为主绕组和副绕组，电容端是串联主绕组和副绕组，所以电容端的电阻值最大。

单相电机有3根线，分别为红色、黄色和黑色，这3根线黑色为公共端，红色和黄色为电容端。
