220V单相电机的接线原理图及接线要求

单相电机怎么接线，一台220V单相电机电容的接线图，介绍了电机接线的具体步骤，以及220V单相电机接线时的注意事项，在对单相电机接线时必须找准主副接点，正确与电容进行连接，下面与电工之友小编一起来看下。

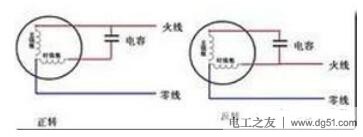

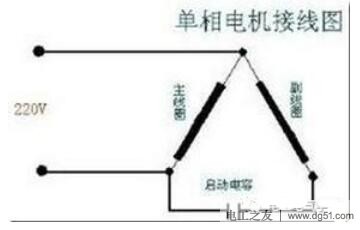

220V电机电容接线图

1.先两两测出三条线的阻值，记下最大值的两条线及其阻值，第三条线就是主、副的连接点；

2.分别测出接点与两端的阻值（两个阻值之和必须等于上述的最大值），其中阻值较小的是主绕组，阻值较大的是副绕组。对于单相电容启动交流电机来说，与电容串联的那个绕组接头就是副绕组。

3.设副绕组电阻为R1主绕组电阻为R2，则R1>R2。主绕组功率大，电阻小。

4.用万用表测量比较三个端子中每两个端子之间的电阻值，先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最大值（R1串联R2），和第二大值R1），剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个为接零线的端子，也就是主绕组和副绕组的公共端子。

5.如果电机没有毛病，那么用万用表测量这三根线，有一根线和其它两根线都是相通的，且连通时电阻值一个较大一个偏小，这根线应接线路上的零线；电阻较小的那根线应接线路上的火线（经过开关出来的那个接头），电阻较大的那个线头应接电容的一个头，而电容的另一个头接火线（和电阻比较小的那根线并在一起后接火线）。按照这种接线方法完成接线后，再把其它接线把线路接好，通电就能正常运转了。
