继电器的认识

继电器是一种电子控制器件，具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中。它实际上是用较小的电流去控制较大电流的一种“自动开关”，在电路中起着自动调节、安全保护、转换电路等作用。继电器可分为热敏继电器、电磁继电器、半导体固态继电器等，其中电磁继电器在安防设备和系统中广泛使用，如报警系统中探测器输出与门禁系统中门锁控制输出，如图所示。下面将重点介绍一下电磁继电器的结构和原理。

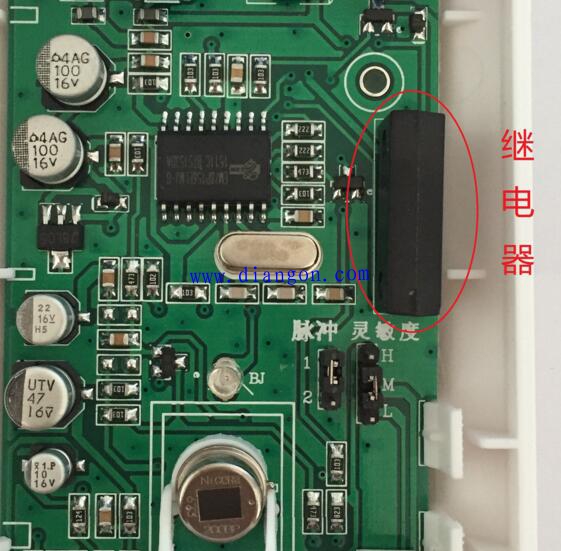

图1 入侵探测器继电器输出

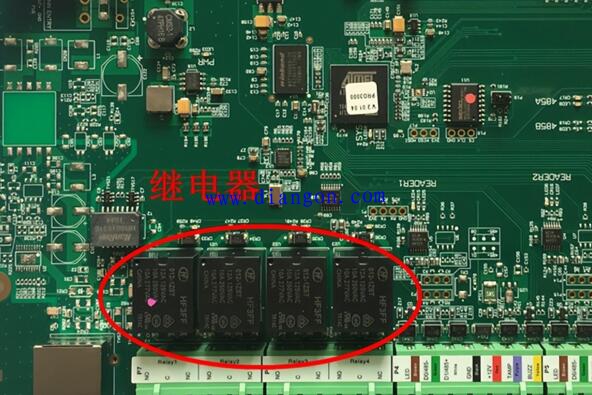

图2 门禁主板电控锁继电器输出

电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成，其结构和实物如图2-39。只要在线圈两端加上一定的电压，线圈会因流过的电流产生电磁效应，衔铁就会在电磁力吸引的作用下克服复原弹簧的拉力吸向铁芯，从而带动衔铁的动触点（公共触点）与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点（常闭触点）吸合，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”即NO；处于接通状态的静触点称为“常闭触点”即NC。
