三极管的测量方法图解

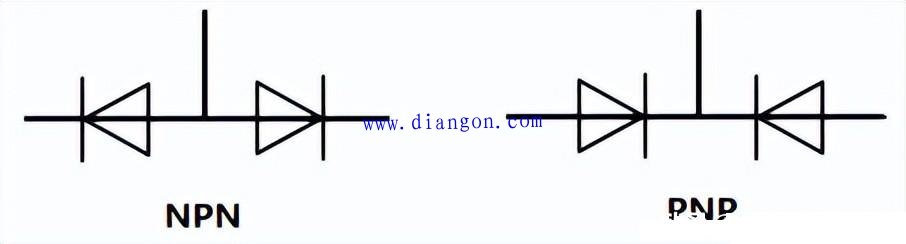

三极管的内部就像两个二极管组合而成的，如图1所示，中间的是基极（B极）。首先我们要先找到基极并判断是PNP还是NPN管。看图1可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

图1

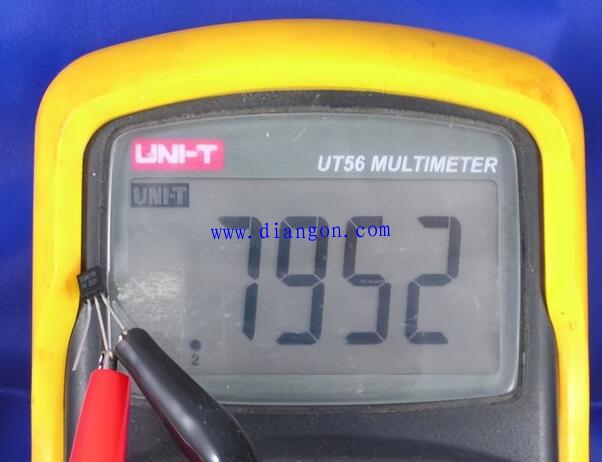

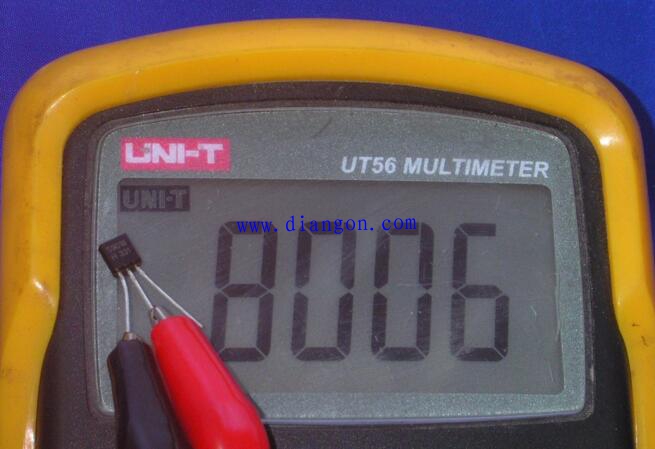

首先我们可以用数字万用表的二极管挡去测量并判断出基极。看图2，对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5～0.8），如表笔反过来接则为一个较大的读数（一般为1）。对于NPN表来说则是红表笔（连表内电池正极）连在基极上。从图2可以得知此三极为NPN管，中间红表笔接的管脚为基极。

图2

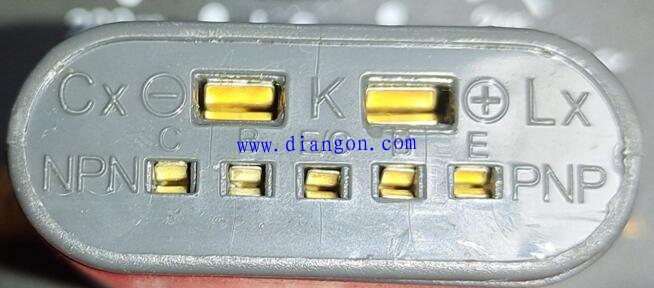

找到基极并知道是什么类型的三极管后，就可以来判断发射极和集电极了，把万用表量程调至hFE挡上。将三极管插到对应的NPN三极管的插座里，如下图所示，基极对应上面的B字母。读数并记录，再把它的另二脚反转插入，再读数并记录。读数较大的那次极性就对应表上所标的字母，这时就对着字母去认三极管的C，E极。其它的三极管判断方法类似。
