微型断路器的分类
时间：2023-03-04作者：佚名
|

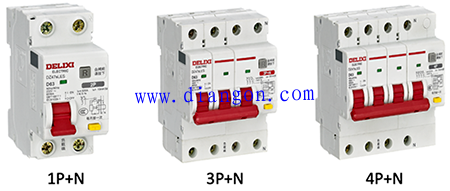

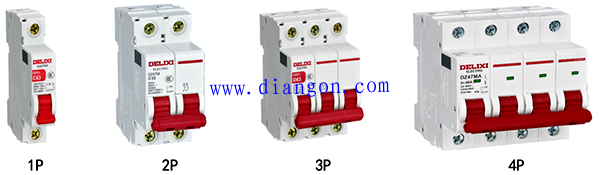

按极数分：有1P也叫单P、1P N、2P、3P N、3P和4P、4P N。极数指的是断路器分断的路数。需要注意的是1P N，3P N、4P N是漏电保护断路器俗称漏保特有的规格。有N表示需要接零线并且不受开关控制一直接通状态。

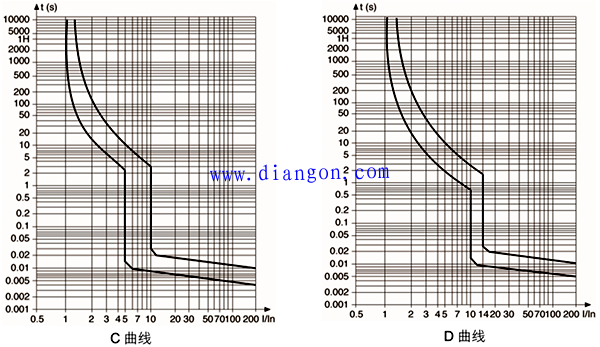

  按断路器脱扣曲线类型分：A、B、C、D、K型，目前市面上使用最多的是C型和D型。我们看到C型曲线和D型曲线，横坐标为额定电流的倍数，纵坐标为脱扣时间。为什么有两根曲线是由于断路器安装环境和温度不同存在误差，大家可以看到两条曲线把图形分为3部分，两个曲线中间位置中间表示延时脱扣区域也叫误差带。最左边表示不会跳闸的区域，最右边表示必须脱扣。C型曲线范围在5-10额定电流时容易由于电流反时限而跳闸。D型曲线范围在10-14倍额定电流容易由于电流反时限而跳闸。  C型断路器：脱扣电流范围 5In-10In，适用于常规大电流电器设备、照明灯等家庭常规用电。 D型断路器：脱扣电流范围 10In-14In，适用于产生冲击性电流设备。比如电动机、变压器等高感性负载。 注意的是使用时需要根据负载类型选择适合的断路器，如果脱扣类型没有选择正确容易造成断路器跳闸。 |
