三极管饱和状态下调整发射极电阻会让基极电位升高吗？晶体三极管的放大作用

三极管饱和状态下调整发射极电阻会改变基极电位在某种升高，直到它脱离饱和状态才有效果。如果仍然在饱和区似乎没有一点意义。因为三极管在共发射极放大电路中有三种状态，即截止区、放大区和饱和区。

一个PN结有单向导电的特性,按照一定工艺制造的两个PN结,它就能起放大作用和开关作用。当发射结上加较小的正向电压(即P为正,N为负),集电结上加较大的反向电压(即P为负,N为正),这时三极管内部电流按照一定的规律流动，以PNP型晶体管为例,发射极在正向电压作用下流出的电流很容易穿过薄薄的一层基极被集电极较大的负电压拉过去构成集电极电流我,只有很少一部分(约百分之几)才从基极流出构成基极电流。

由此可见,很小的基极电流对应于较大的集电极电流,当Iʙ越大,按照一定比例Iᴄ也越大,也就是说Iʙ的微小变化就会引起Iᴄ有较大变化,这就是三极管的放大作用。NPN型晶体管原理是一样的,只是电压的极性和电流的方向与PNP型晶体管相反。

三极管放大区的条件，发射结正偏Vʙᴇ≥0.7V，集电结反偏Vᴄᴇ>0.3V:这样才能满足三极管正向受控作用，满足Iᴄ=βIʙ Iᴄᴇᴏ条件。

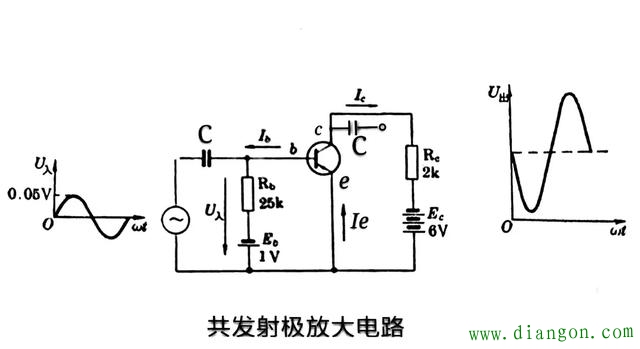

晶体三极管当基极电流Iʙ在不同数量范围内(也就是发射极-基极电压Uᴇʙ在不同数量范围内),晶体管的性能就发生急剧变化。以共发射极电路为例,三极管的工作状态对应于不同的Iʙ(或Uʙᴇ)可分为三种,其特点和数量关系如下图表所示。

其中放大状态起着放大作用,截止和饱和状态便起着开关作用。

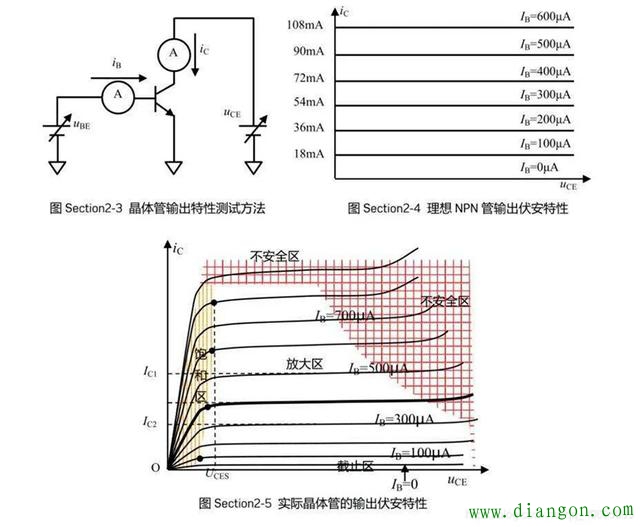

晶体三极管的上述三种工作状态也可以在其共发射极输出特性曲线上表示。

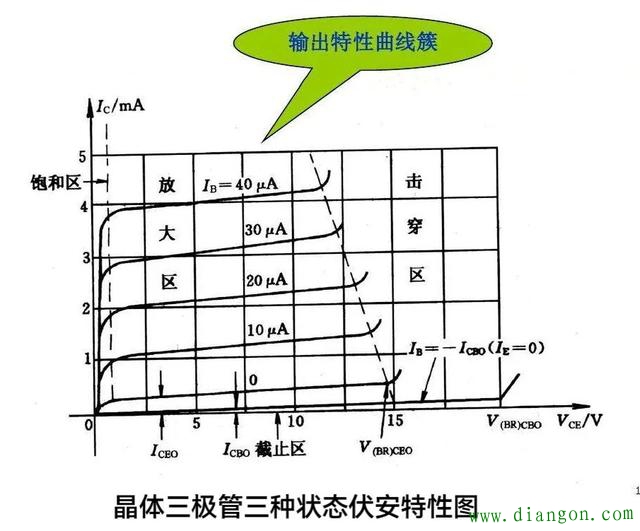

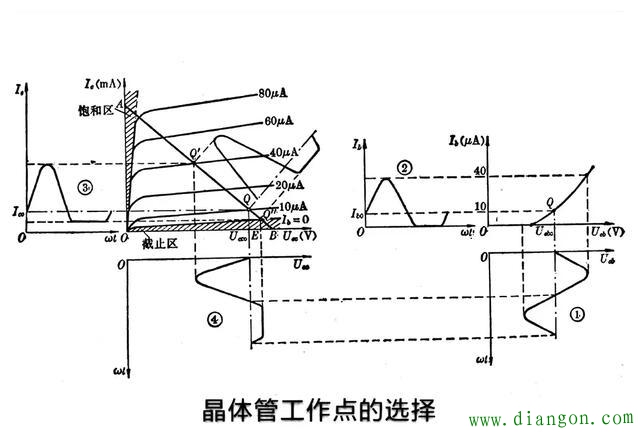

所谓共发射极输出特性就是在某一给定基极电流Iʙ下,集电极电流Iᴄ和集电极→发射极电压Uᴄᴇ的关系,如图上图所示。根据表的对应关系, 同样可以把曲线分成截止区、放大区和饱和区。在放大区内，Iʙ的变化可引起Iᴄ按比例的变化，称为放大区的线性部分；而靠近截止区或饱和区的部分，Iᴄ和Iʙ不是按比例变化，称为放大区的非线性部分。
