10000/100电压互感器电压表应该怎么选？

10KV/0.1KV的电压表属于高压开关柜里面显示装置。高压开关柜（又称为成套开关或成套配电装置）它是以断路器为主的电气设备，是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

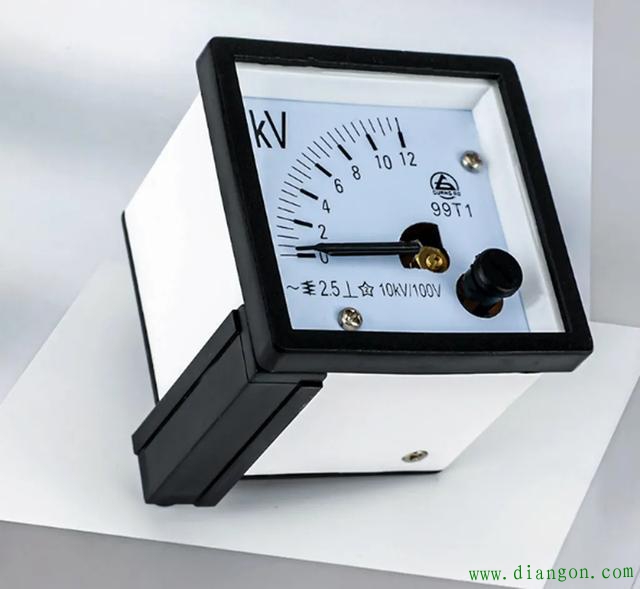

目前都是采用机械式电磁电压表，其型号国家没有一个统一规定，常用型号有6L2的10/0.1KV、99T1的10/0.1KV、CP-72的10/0.1KV几种，见下图所示

以上几种机械式高压电压表工作原理一样，只是它们的开孔尺寸不一样，99T1-V的开孔尺寸为43.5×43.5mm，而CP72-V的电压表开孔尺寸为66.3×66.3mm。

它们内部有测量线路、测量机构、指示装置构成，支撑部分由宝石轴承和轴尖组成，可动部分由磁系统、指针构成，属于电磁式结构。

电磁式电压表的工作原理为→当电压为某一值时,交叉电磁线圈产生的磁场与永久磁铁产生的磁场共同作用下,从而使指针摆动到不同的数值位置上,显示电压数值。

这种指针式电压表,是可以直接作用模拟指示电压表。主要用于直接测量电气线路中的电压、具有结构简单、安装方便、刻度清晰、美观大方等特点。可在输配电系统中的一些电力设备装置及电气仪器上使用。

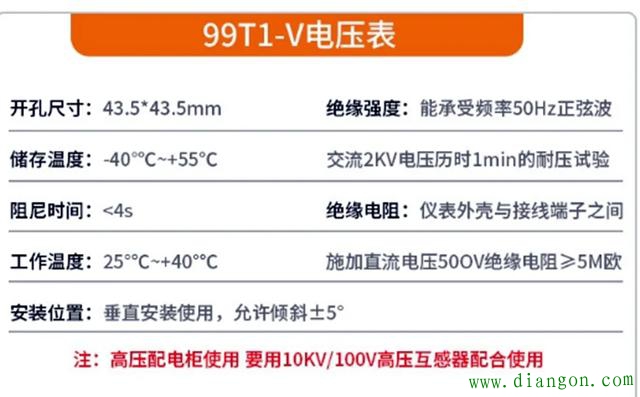

不过这种机械式指针式电压表对安装位置的耐振动和冲击的影响是有要求的：

安装位置→仪表适用垂直安装,允许倾斜±5°；

存储温度→规定在-40℃~ 70℃；

阻尼时间→小于4s(槽型表小于6s);

工作环境→参比温度为23℃±2℃，相对温度40 ~ 85%;工作环境温度极限为-40℃ 60℃,相对温度不超过95%,且空气中无灰尘和腐蚀性气体；

绝缘强度→能承受频率为50Hz的正弦波交流2KV电压1分钟的耐压试验，施加直流电压500V时的绝缘电阻≥5MΩ。

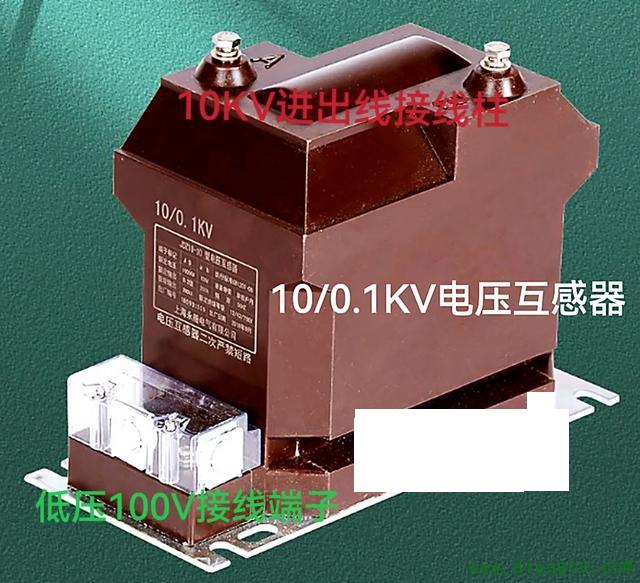

⚡这种高压电压表为了安全，必须配置10/0.1KV高压电压互感器使用的，见下图所示

互感器分电压互感器TV和电流互感器TA两大类,它们是供电系统中测量和保护用的重要设备。

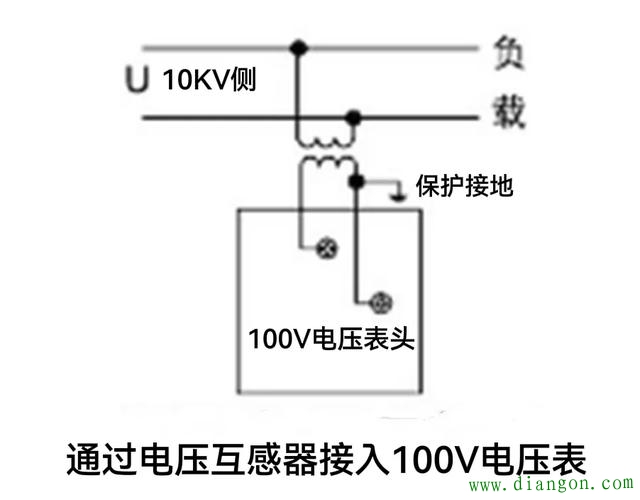

电压互感器是将系统的高,电压改变为标准的低电压(100V或100/3);电流互感器是将高压系统中的电流或低压系统中的大电流改变为低压的标准小电流(5A或1A)。其原理接线如下图所示

1)与测量仪表配合,对线路的电压、电流、电能进行测量;与继电器配合,对系统和电气设备进行过电压、过电流和单相接地等保护。

2)将测量仪表、继电保护装置和线路的高电压隔开,以保证操作人员和设备的安全。

3)将电压和电流变换成统一的标准值,以利于仪表和继电器的标准化。

电压互感器器原理→互感器的高压绕组与被测电路并联,低压绕组与测量仪表电压线圈并联。由于电压 线圈的内阻抗很大,所以电压互感器运行时,相当于一台空载运行的变压器。故二次侧不能短路，否则绕组将被烧毁。
