这样用万用表一招就可以判定是高频管还是低頻管

万用表电工都会用，但有些技巧却不一定知道，假如有两个三级管，给你一个万用表，让你区分出来哪个是高频管哪个是低频管？相信就这个用万用表的小技巧会难倒一部分同行吧！不光无从下手，还感觉非常有难度，只要你掌握方法，其实这并不难，今天我就来谈谈这检测方法！

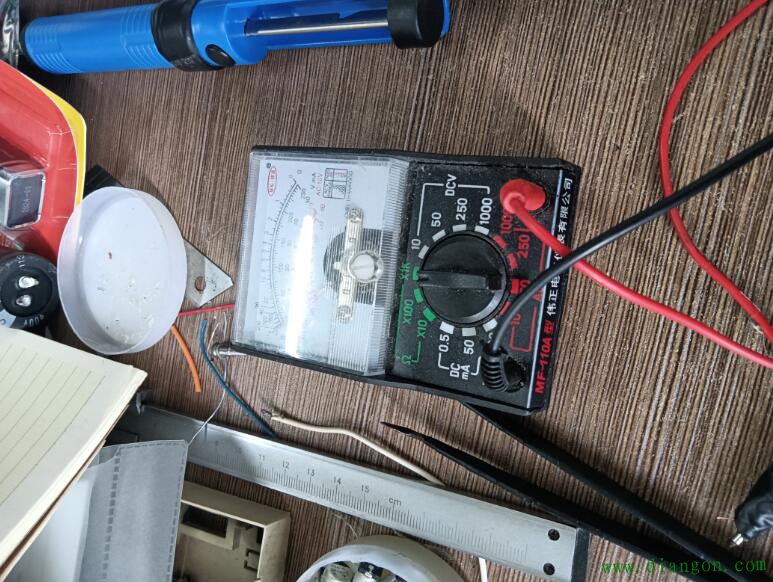

在讲之前强调一下这个用数字表和指针表都可以用，为了讲解方便我这里所说为指针表，首先，用万用表的R×1K档，测量发射结的反向电阻大小，这里分为两种情况，当三极管为NPN型管时，黑表笔接发射极，红表笔接基极，对于PNP型管时，黑表笔接基极，红表笔接发射极，这里要求对三级管有个大概了解，能知道什么是PNP和什么NPN，否则操作很难进行下去！

接下来是重点，记住，表笔按着管脚不动，把万用表置于下个档位，也就是R×10K档，看表针变化情况，若此时表针向右偏转角度较大，说明此管为高频管，若表针偏转角度较小，说明此管为低频管！记住这里有两个点，第一，一定要换档，从小量程换到大量程。第二，换挡时表笔不要离开被测三极管，就靠那一瞬间转换时观察表针移动角度，很好记，大高小低，角度大为高频，角度小为低频！

为了更好记忆，我把这其中原理说一下，高频管工作频率非常高，但这种三极管PN结的反向击穿电压较低，万用表从R×1K档位转向R×10k档位后，表内电压变高，使PN结击穿，反向电阻变小，顾表针向右偏转一个角度，这里一定要搞清楚，表针向右偏转是表示电阻变小！不要理解反了。

低频三级管，PN结反向击穿电压较高，这样万用表转换到R×10K档时，表内电压小于PN结反向击穿电压，但无法击穿，PN结仍保持原来反向偏置状态，所以表针偏置角度很小。

说了这么多如果感觉还不明白，那么再回到操作上理解，可以更容易，换档那一瞬间就相当于一个频率，表针摆动明显，说明这个频率过去了，这就是通高频的高频管。换档指针几乎不动，说明连换挡这种频率都通不过不去，那肯定是低频管了，这样理解不一定科学，但这样容易理解，更便于记忆，而且记得正确，这对于一个电工来说就就够了。
