快速判断电气设备系统中故障点的方法图解

我们在维修电路故障时，都希望在最短的时间内完成电路故障点的修复，对于工厂中的电气设备更是如此。如何能在最短的时间内快速判断故障点，并采取有力措施迅速修复故障。下面我根据自己平时在维修电气设备的工作中谈谈我的几点体会。

要有过硬的维修技术

我们医学上有个名词叫“诊断”，我们去看病时，医生都会对我们人体的生理、病理进行诊察，然后就会判断出我们身体的健康状况和病情。我们在判断电路系统故障的时候也往往会采用类似医学上的诊断方法，在维修电气设备前我们首先要把自己训练成靠“两条腿”走路的人。这两条腿，一条是指自己要具备一定的理论知识；另一条是指自己要具有一定的实际经验，这样才能在快速判断电路系统中的故障点提供可能。

使用正确的方法

我在平时的排故过程中得到的体会是，快速判断出故障点要有正确的诊断方法。在一般的维修过程中，我常用排除故障的策略有以下几个字“六诊、九法、三先后”。这个所谓的“六诊”是指问、看、听、闻、摸和测，当电路系统发生故障时，我们可以向用户询问电路系统发生故障的全过程，比如有没有频繁的启动、停止和过载等情况的发生，故障发生的时候有没有声音、气味和火花等。通过询问这些往往是快速找出故障原因和故障点的关键。

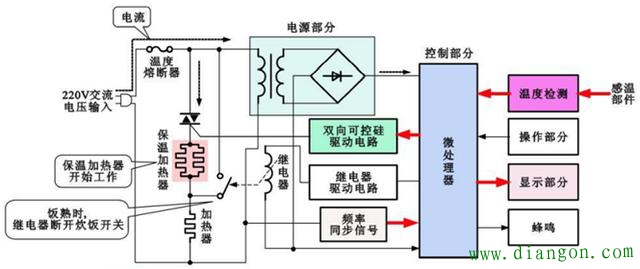

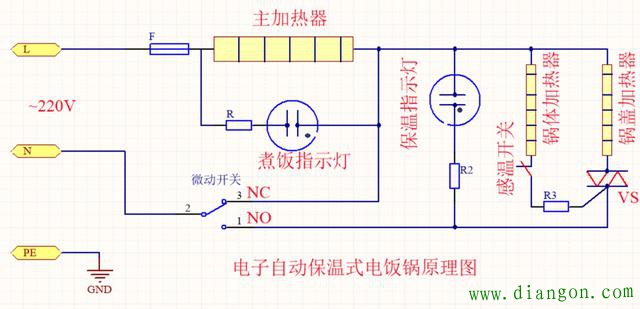

我们结合问过的信息，再通过查看电路系统的外部状况，比如观看保险有没有熔断；电气回路有没有烧伤、烧焦等情况，再结合看电路图，弄懂原理图。为下面的用表测做好准备。我们用表测，是指根据仪表测量的一些电参数的大小，比如电阻、电压和电流等，再与正常的数据对比，也能快速地确定电路系统的故障原因和故障点。比如我前一段时间维修了一个不加热，指示灯不亮的智能型电饭锅，我就是主要通过万用表的测量，在较短的时间内找到了故障点的。

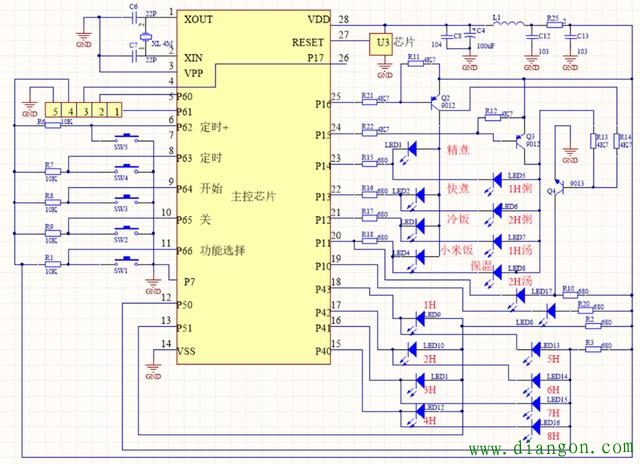

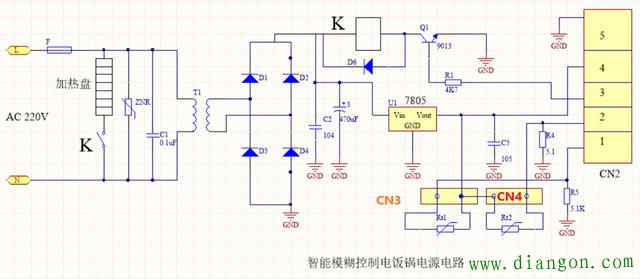

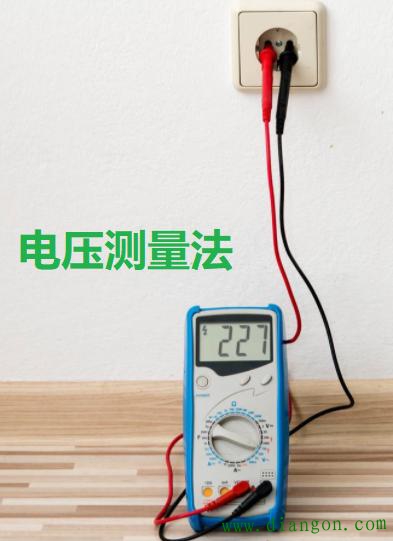

我首先对电饭锅的电源部分进行了测量，我分成三路来测，第一路先测供电电路，用万用表电压档先测电源线和电源插座有没有电压，再用万用表电阻档测电源插座、保险丝、变压器初级绕组、再测压敏电阻和滤波电容有没有烧断的元件或者被电压击穿的元件。第二路再测直流电源电路，先测滤波电容两端电压是否正常然后是稳压器、变压器次级绕组和整流二极管所输出的电压。最后一路是测芯片电路，测量芯片供电电源是否正常；在开机瞬间，复位信号是否正常；操作按键是否正常。通过对三路电源的测量，在较短的时间内就找到了具体的故障点了。

判断电路故障点的方法有很多，比如我们常用的“九法”里面就有分析法，我们可以通过掌握的电工理论知识进行分析，也可以根据电路中信号流的来龙去脉进行逻辑分析，甚至我在工作中看到有位电工师傅通过电工基础里的向量分析法快速地判断出了电气故障点。另外还有开路法、局部短路法、分割法、对比法以及替换法等。我认为这些查找故障点的方法，它都是建立在理论和实际相结合的基础上的。因此我们要快速找出故障点还需要扎实的理论基础作为依托，不然的话排除故障时就会很盲目。
