机械万用表表盘详解

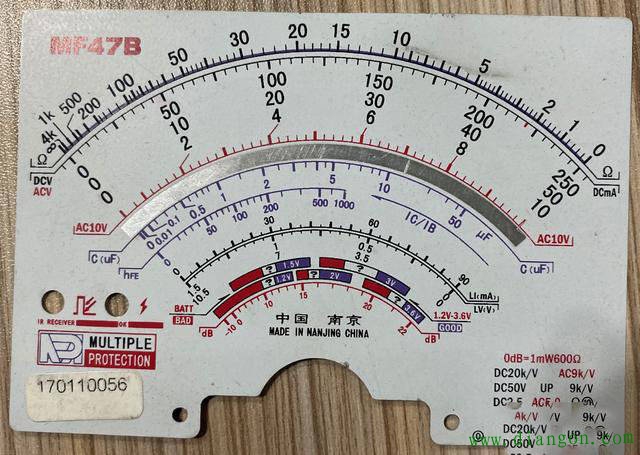

指针万用表表壳即然题主提及指针万用表沟通交流500V怎样读值，那 大家先看来一下指针万用表的表壳。

从表盘可以看出：

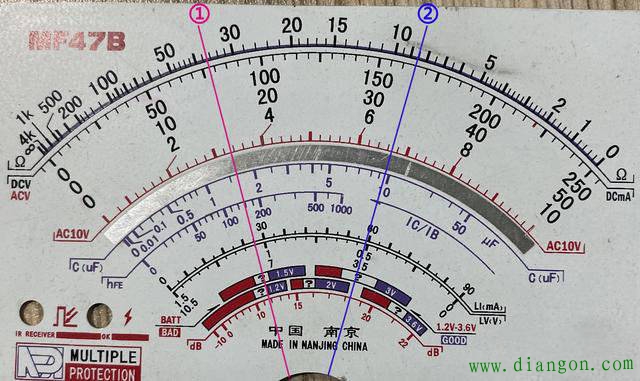

举个例子： 比如指针在①位置时，档位在×100位置，那么电阻值是多少呢？

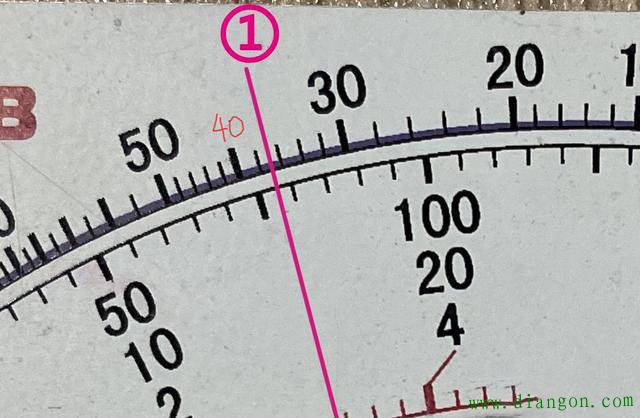

我们可以看到测电阻时，指针是在30-50这个范围。30到50之间一共相差20Ω，它被中间那个粗的刻度线分成两大格，所以一大格是10、中间那个粗的刻度值是40。

再30到40之间阻值相差10Ω，它被分成5个小格，所以一小格是2Ω。

由于测电阻读数是从右往左读数，指针①是30过去3格到4格之间，一格是2Ω，那么3格是6Ω，4格是8Ω；3格到4格之间就是7Ω，所以指针①刻度值应该是30 7=37Ω，总阻值为37×100=3700Ω。 同理，如果指针在②位置、档位在×1K位置，那么电阻值为8.5KΩ。

再举个例子： 比如指针在①位置、档位在交流250V位置，那么电压是多少呢？
