继电器在电路中的一些作用

我们作为搞电工行业的技术人员来说对继电器是非常熟悉的，它是一种用小电流，低电压去控制大电流，高电压的“自动开关。它的“开”与“关”可以通过控制电路中的按钮去控制，也可以通过电子元器件组成的逻辑电路来控制，在很多情况下会用集成芯片或者单片机通过程序去控制继电器的“开”与“关”，下面我来谈谈几种最为常见的继电器在电路中的一些作用。

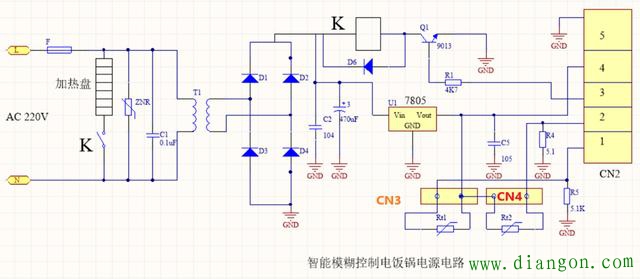

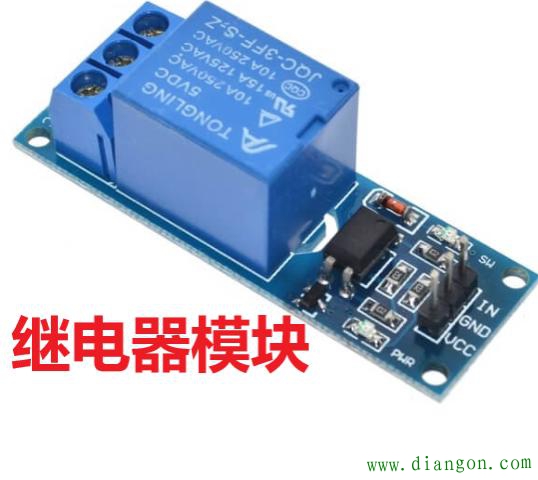

我们知道继电器是一种通过输入量进行控制的“开关”，比如我们常见的输入量有电压、磁、光等物理量。比如通过这些物理量实现的继电器有电磁继电器、固态继电器、干簧继电器以及速度继电器等。继电器在电路中可以起到自动调节、安全保护和电路的转换等作用。我认为最为常用的继电器要数电磁继电器了，它在遥控、通信、自动控制以及机电一体化等电力电子设备中是重要的控制元件之一。我前一段时间给朋友维修了一个智能型的电饭锅，这个电饭锅的锅底加热盘的通电加热和断电加热就是通过继电器的常开触点来控制的，我通过跑线路绘制了如下的电路图，从图中我们可以看到，继电器是由三极管来驱动的，三极管又由电饭锅的主板上的PIC单片机来控制的。

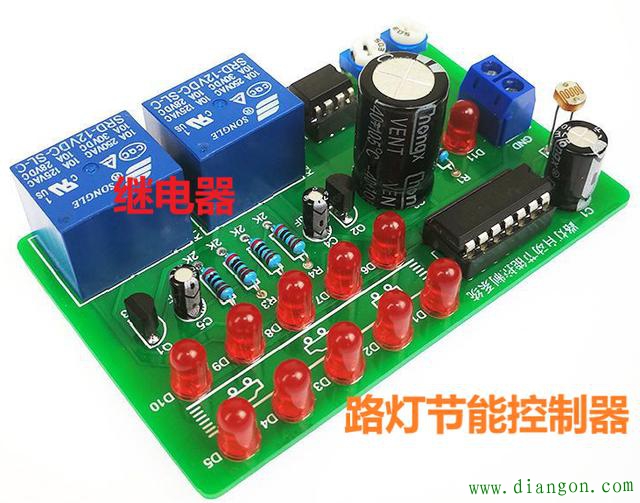

在电饭锅没加热前，电饭锅负温度系数的温度传感器电阻比较大，它分担了大部分的电压，给单片机反馈的电压比较低，单片机检测到到这个低电压后就可以接受煮饭等功能了。当我们按下电饭锅的煮饭功能键后，驱动继电器的三极管基极的引脚就会接到一个来自单片机高电平信号，这时三极管就会导通，继电器线圈得到12V直流电后就会使它的常开触点闭合，这时加热盘就接通了交流220v的电压，电饭锅也就进入了加热煮饭状态了。以上就是继电器在电路中的典型应用之一。
