交流接触器型号上的字母和数字代表什么意思!一文读懂

时间:2023-03-04作者:佚名
交流接触器上的字母和数字包含了很多信息,好多新手电工只知道接线,还不知道字母数字代表什么,一起来学习一下,希望对你有所帮助。

交流接触器型号上的字母和数字代表什么意思!一文读懂

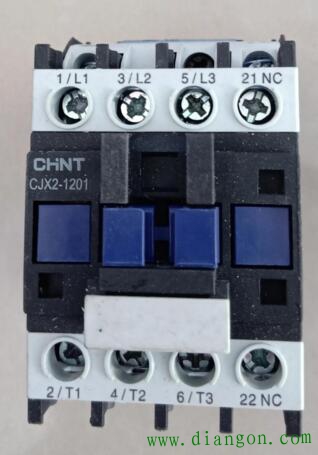

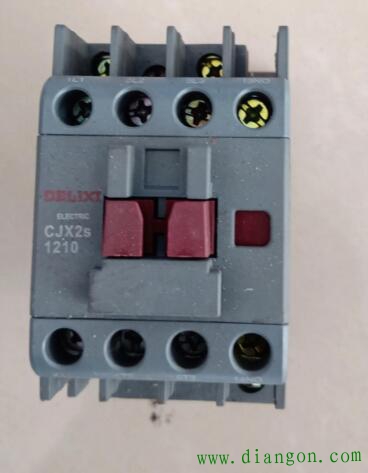

咱们以这两个接触器型号为例,cJx2-1201和cJx2s-1210,220v的两个接触器。

交流接触器型号上的字母和数字代表什么意思!一文读懂

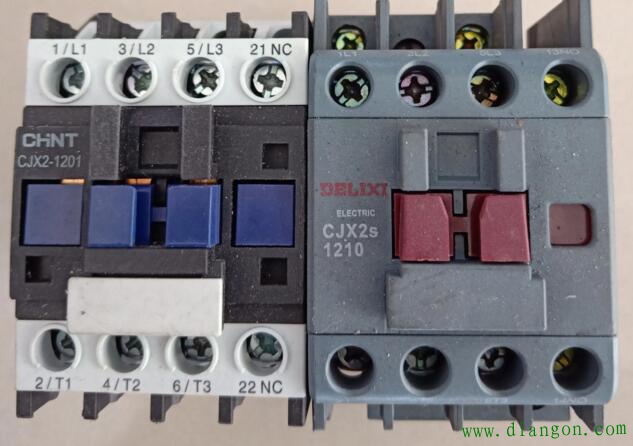

那么了解一下cJx2s-1210型号的接触器基本参数,,cJx2s是接触器的序列代号,cJ代表交流接触器,x代表小容量接触器,cJx就是小容量的交流接触器,2s表示设计序列号。

交流接触器型号上的字母和数字代表什么意思!一文读懂

1210这四个数字中也有两层含义,前面12表示额定工作电流是12A,尾数10代表接触器的辅助触头是常开点,用字母Nc表示,如果尾数是01代表的是接触器的辅助触头是常闭点,用字母No表示。

交流接触器型号上的字母和数字代表什么意思!一文读懂

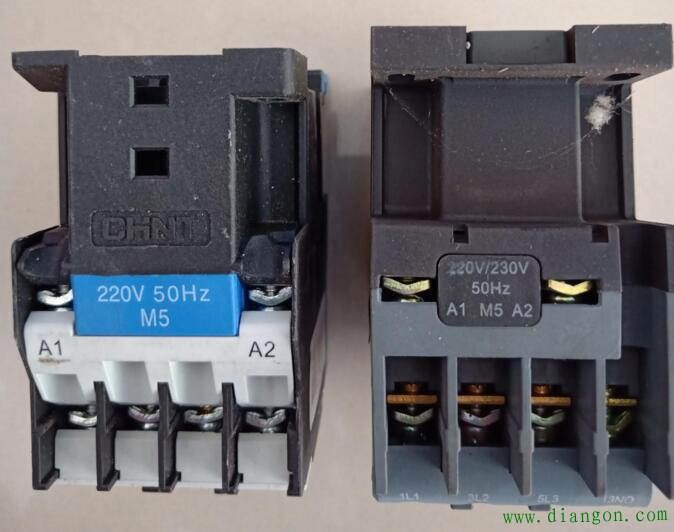

A1和A2代表的是接触器的线圈,50Hz代表的是频率,接触器下方的M5,M是接触器线圈的电压,代表的是220V,5是接触器线圈的频率,代表的是50Hz,那么M5代表的是接触器线圈的电压是220V50Hz的。
