电压继电器的结构和工作原理图解

　　电压继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。主要用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的启动原件。

　　结构：电磁式电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

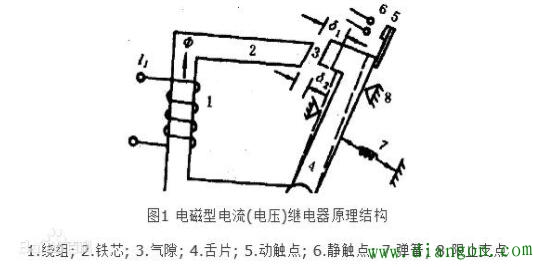

　　工作原理：电磁型电压继电器原理及结构如图1所示，当电压达到整定值时，铁芯将舌片吸合，继电器动作，触点闭合或断开，控制电路通断。晶体管型电压继电器由电压形成回路、整流滤波回路、比较回路、执行回路和输出回路组成。感应型过流继电器具有感应机构和电磁机构。感应机构如图2，输入电流产生的磁通分为Фj1、Фj2两部分。Φj1通过短路环，在其中产生感应电势Ed和感应电流Id，感应电流Id又产生磁通Φdo此Φd与Φj1合成磁通Φ1;Φd与Φj2合成磁通Φ2，Φ1与Φ2的相位差为 。

　　Φ1、Φ2在铝圆盘中产生涡流，磁通与各自产生的涡流相互作用，产生旋转力矩。力矩的大小与电流的平方成比例。当输入电流达到动作值时，由专门机构使继电器启动，铝圆盘亦开始转动，经一定时间，动触点与静触点接通。触点接通动作时限与电流成反比，称为反时限特性(他定时限特性)。电磁机构与电磁型继电器类似。在输入电流达到动作电流的10倍以上时，触点接通动作时限与特性量无关，为自定时限。电压继电器广泛用于小型电动机、变压器和配电线路的继电保护装置。

　　继电器的动作：对于过电流(压)继电器，电流(压)升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流(压)降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触，点闭合。
