门禁系统怎么安装接线？门禁系统线路接线图 图解

　　门禁系统一般包括：门禁主机、门禁电源、电控锁(电插锁)、出门按钮、或读卡器。联网的话还需要接主控电脑，主控电脑需要安装相应软件。

　　接线步骤如下：

　　先给门禁电源接220V的电，手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

　　接好220V电压后我们先来看看门禁电源的接线端口，门禁电源接线端子会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。

　　后面是接门铃对讲，先接磁力锁，磁力锁就红黑两根线，磁力锁接COM跟NC。红色线接NC,黑色线COM，螺丝一拧接上去就可以了。下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了)连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等。

　　接下来我们来接开门按钮，我用网线绿和白绿来当信号线。开门按钮线不分正负，随便接。接下来，我们再接门禁电源这里的按钮线，GND跟PUSH。

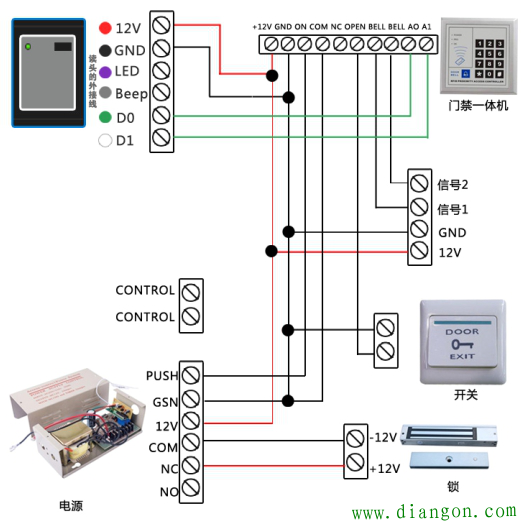

　　接线方式如图所示：

　　①门禁主机上的 12V、GND端(门禁主机供电)接门禁电源的 12V、GND端。

　　②电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定)；通常接法接到NC端(通电开锁，断电关锁)。电控锁负端接门禁电源的GND端。

　　③门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。(门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端)。

　　④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

　　⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端(一般接4个端子：12V、GND、DATA0、DATA1)。

　　⑥如需要联网的话，还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接，另一端和电脑连接，RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。 另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等(一般不接)如需要对应接入即可。
