高压电流互感器型号规格参数
时间：2023-03-04作者：佚名
|
作为一个电工，工作中可能经常会碰到一些形形色色的电流互感器，电流互感器的选型很重要，它 不但有机械方面的要求，还有设备对应参数的要求，往往在电流互感器的选型中考验的是电工的经验和技术能力，名牌参数决定了电流互感器使用的场合，精准程度，一下分类说明。 电流互感器的准确级；电流互感器是根据测量误差大小来划分不同的准确级，准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。 我们常用的电流互感器精度级；0.2S 0.2 0.5级，其中0.2S精度最高，用在电量计量中。0.2和0.5级常用在测量中。 保护型准确级；P代表保护用，保护用电流互感器准确级常用有5P和10P级，由于短路过程中I1和I2的好、关系复杂，故保护级的精确级是以额定值一次电流下的误差标称的，所谓额定限制一次电流为额定一次电流的倍数。 例如；5P20的含义是；该保护一次测电流在其额定电流的20倍一下，此CT的误差应该小于5%。 10P额定电流下的误差值就是10%。

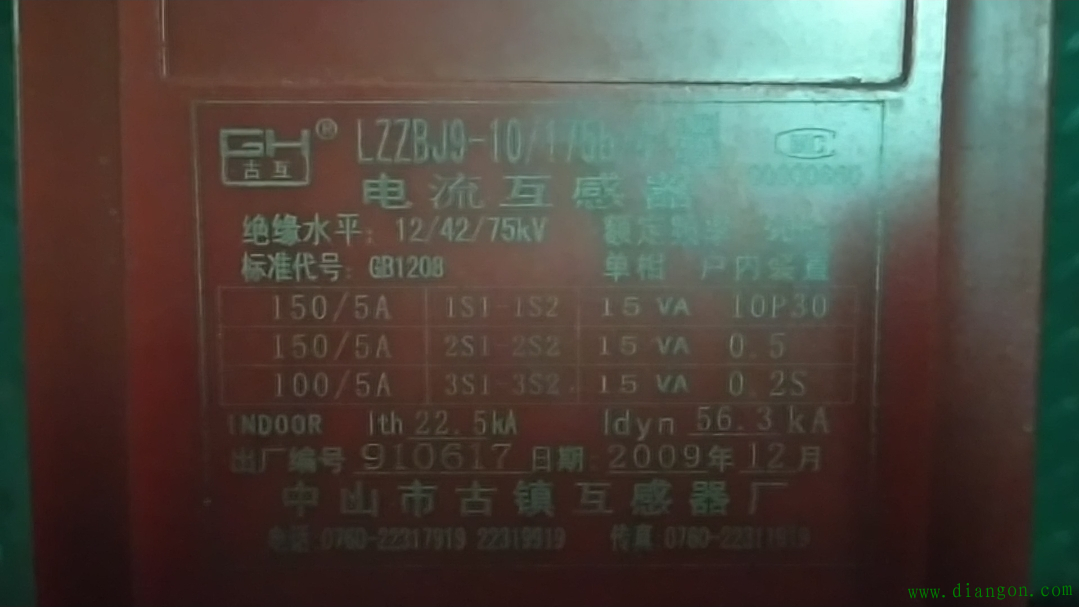

今天我是要用一个高压电流互感器，作为参考，来描述参数的定义， 高压电流互感器囊括了，计量，保护，和测量，三种不同准确级的电流取样，这是低压互感器所不具有的特点， 150/5A 1S1 1S2 15VA 10P30 150/5A 2S1 2S2 15VA 0.5 100/5A 3S1 3S2 15VA 0.2S 变比 二次接线端子 功率 准确级别 这是一个10KV的电流互感器参数，经过上述参数解读，这个互感器就不难看出参数的意义。 |
