电工实操考试之自动循环控制电路

电工证作为电工的必备证书随着安监对用人单位要求越来越严格，含金量也越来越高，考试也随之越来越严格！

一般考证有些是必考题，难易参半，行程开关自动往复循环控制这道考题也是必考题中一道稍有难度大考题之一！实际工作中也证明如果是维修电工，这个电路在维修中也非常常见，车床，铣床，卷绕设备都有它变身使用的影子，今天就再来谈谈这个电路原理和它的排查技巧。

其实电路无论怎么改变，这七大件少不了：回路断路器，主要负责过流保护，按钮开关，行程开关，热继电器，接线端子，交流接触器，电动机，因为比较常见，各个控制在电路中作用就不多做解释了，主要讲讲它运行原理和实际操作时怎么检修。

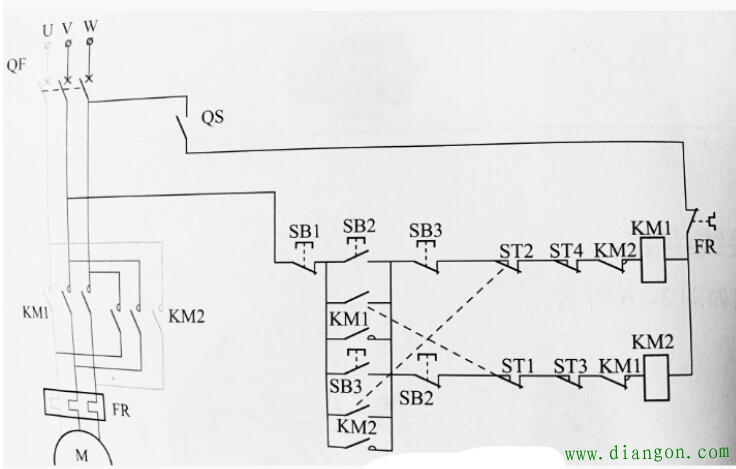

先说说工作原理：ST1-ST2-ST3-ST4为行程开关在限制固定位置上，当运行中被撞压块压到时，其内部动合触点闭合，动断触点打开，切断电路，这时的电路相当于被点穴，瞬间停止运行动作。

当按下启动按钮SB2，接触器KM1得电动作并自锁，电动机这是进去正传状态，当运行到ST2位置时，撞压块压下ST2，其内部动断触点使SM1断电，但ST2的动合触点使KM2得电自锁，电动机进去反转状态，，当又压下ST1时，使KM2断电，KM1又得电动作，电动机又进入正转状态，就这样实现了电动机正反转往复自动往复，进去循环模式！

这里值得注意的是SB1作为停止按钮，SB2-SB3 为不同方向的复合按钮，之所以为复合按钮是为了满足在改变方向时不按停止按钮可以直接操作。

ST3-ST4安装在极限位置，防止出现超位不停时限位保护！

电路出现故障时，如果接通电源，直接按交流接触器，（因为这是带电操作，一定注意人身安全），电动机应该转动，如果电机不动，说明故障在主电路，断电，检修主电路。

如果电动机转，说明故障在控制电路，断电，检修控制电路。这里所用的排查方法是针对这个电路还不是太熟悉的情况，用逐步缩小范围法，电路如果融汇贯通，用电压跟随方法排查可以更快，也就是跟着电压走，哪里没电故障就在哪里，这样更简捷。
