变频器省钱修理的一个案例

一台阿尔法ALPHA2000 2.2kW变频器，运行中电源开关跳闸，无法合闸运行，送修。测量R、T、S端子电阻，T、S端子间短路、S、P，T、P之间短路，S、N，T、N之间断路。用户声明，贵了不修，只愿出到300元左右的修复费，修后能使用半年就行。

细致检测模块内部逆变电路部分，和储能电容，没发现什么问题，直接向直流回路送入直流500V供电，做启动运行试验，正常。判断故障只出在模块内部整流电路，又据所测量的内部整流桥的短路和断路情况，决定从外部搭接两片IS2510整流电路，将机器修复。不用单只整流管的目的，是整流桥元件，为片式塑封，并有固定孔，利于工作中的散热和固定。

图1 模块内部整流电路损坏后的整改电路之二

以上功率模块的局部维修，光是修复了整流电路，修复成功率较高。一体化模块，内含温度检测电路，经两个端子引出模块温度检测信号，当模块内部整流电路或逆变电路损坏时，有可能波及到温度检测电路也同时损坏，也可用外加温度检测电路来实施修复。常见模块温度检测电路形式有以下几种：

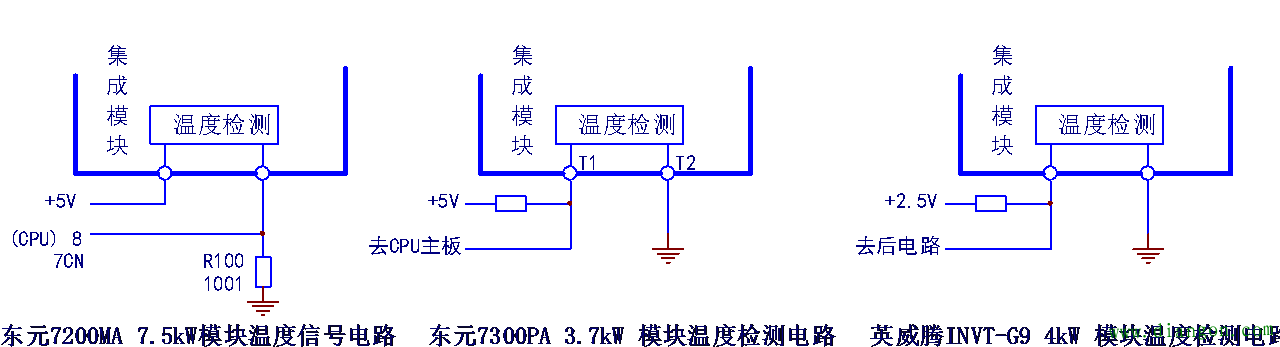

图2 模块内部温度检测电路的信号电路

模块内部由热敏电阻等元件构成模块温度检测电路，输出的是线性电压温度信号。信号输出后有的直接输入CPU引脚，有的经后续温度检测电路进一步处理后，再送入CPU电路。东元7300PA 3.7kW变频器的模块温度检测电路，逆变模块的两个引脚T1、T2为模块温度检测信号输出脚，T2脚直接接地，T1脚接入一只 5V的上拉电阻，电路正常和模块温度在正常范围内时，T1脚电压幅度较低，当模块温度异常上升时，T1脚电压上升至一定幅度后，变频器报出模块过热故障，变频器自动停机。
