上升沿指令真的能简单编程实现？

上升指令本是一条简单指令，和常开、常闭指令一样都是常用的基本指令。以前在使用S7-200的时候基本不会去过多关注上升沿指令，因为那时候不需要自己分配边缘存储器。现在在S7-1200中每次用到上升沿指令都需要自己分配边缘存储器，在编程上感觉确实不爽，由此开始想有没有什么捷径，心想“不就是一个简单的上升沿指令，用上一个扫描周期的状态和当前状态做一个比较吗?"。(下面的程序是参考论坛网友优化过的！)

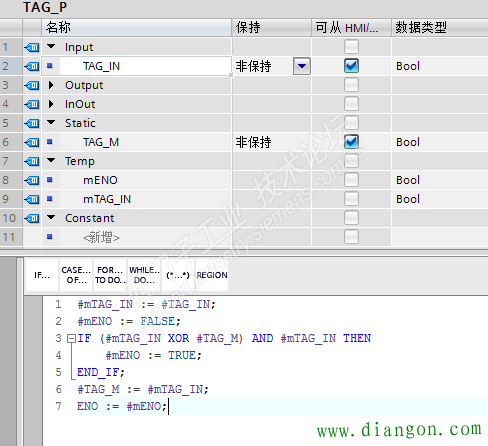

程序：首先创建一个FB块，里面添加几行SCL代码。

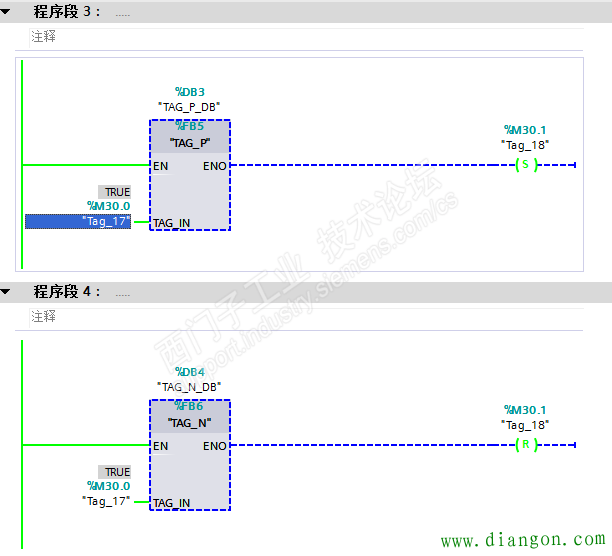

测试1 ：在主程序OB1中调用FB块程序如下，测试效果正常，变量上升沿触发正常！

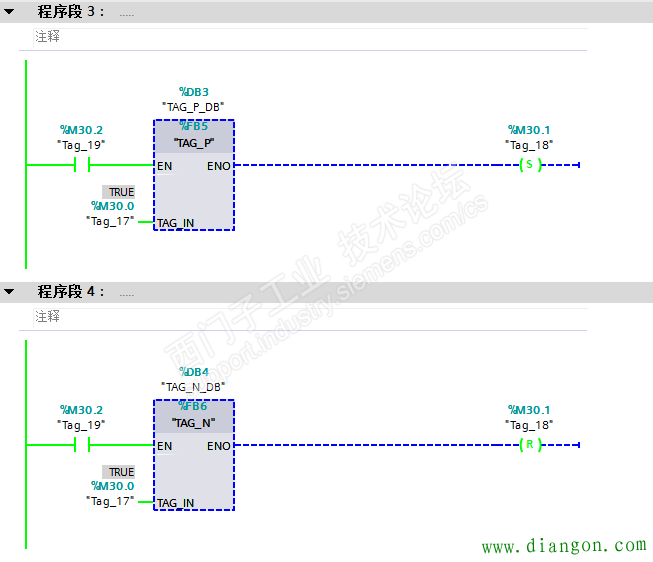

测试二：同样在主程序中调用FB块程序如下，

步骤一：当M30.2置1时，测试正常，上升沿正常触发 。

步骤二：当 M30.2置0，再将M30.0置1，间隔一个扫描周期以上再将M30.2置1，这时突然触发一个上升沿。结果是测试失败！

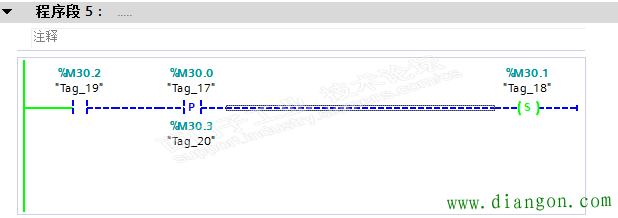

测试三：使用系统的上升沿指令程序如下。

步骤一：和测试二的步骤二一样，先将M30.2置0，再将M30.0置1，间隔一个扫描周期以上，再将M30.0置1，这是并没有出现测试二的情况。

总结：在测试三中，不管M30.2是否为1，边缘存储器 M30.3的状态都随 这M30.0的状态发生变化。在测试二中，当M30.2的状态为0时，FB块中的边缘存储器并不随M30.0变化，保持不变！

通过上面的测试得到的结果是：并不能通过FB块编辑程序来代替系统的上升沿指令。
