如何使用直流电流表测量电流?

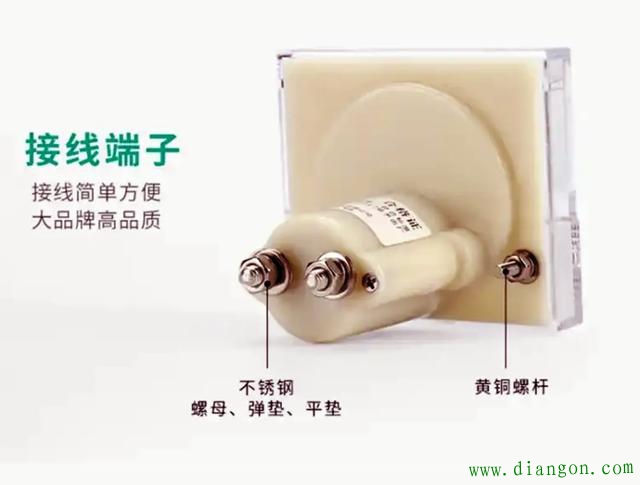

直流电流表接线前要搞清电流表极性，通常，直流电流表的接线柱旁边标有“ ”和“一”两个符号，“ ”接线柱接直流电路的正极，“一”接线柱接直流电路的负极,其接线方法如下图所示。

如果知道电流表与电压表的结构，在充分手动能力强的时候，可以将毫安表按照下面方法来扩大直流电流表的量程，或者将毫安表串联适当的电阻器，还是可以并联测量精度要求不高的直流电压的。

直流电流表通常都是磁电式仪表,由于这种仪表的线圈导线截面积和游丝截面积均很小，所以只能测量较小的电流。如果需要扩大量程，测量几十、几百、几千安的直流电流，则应在电流表上并联一只低值电阻，该电阻称为分流器R。

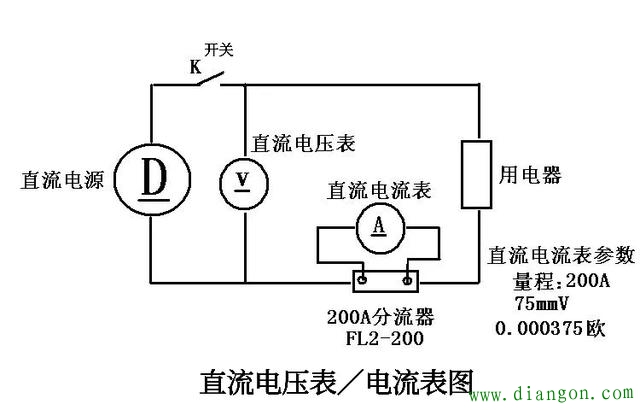

分流器R在电路中与负载串联，使通过直流电流表的电流只是负载电流的一部分，而大部分电流则从分流器R中通过。这样, 就扩大了直流电流表的测量范围,其接线方法如下图所示。

量程扩大的范围，取决于分流器电阻R的大小，电阻越小可测量的直流电流越高。

量程较大的直流电流表，一般都带有分流器,并在表盘上标出“外附分流器”字样，接线时要检查分流器与电流表表盘上所示的量程是否相符，如果不符就不能使用,从分流器接到电流表的定值导线,也是与仪表配套供应的,不可随意选用,如果分流器与电流表之间的距离超过了所附定值导线的长度,则可用不同截面积和不同长度的导线代替,但导线电阻应在0.0359±0.002以内。
