PLC是啥玩意？PLC结构组成及其工作原理

plc是啥玩意？相信部分刚入行的小伙伴，最直接地回答：PLC就是PLC，还能是啥玩意。如果你去应聘，某面试官第一句就是这个问题。在此小编先恭喜你有50%的几率会被刷下来，想知道为啥，请往下慢慢看。

好了咱们接着说，可编程控制器简称PLC，其结构组成和工作原理往往是初学者最容易忽略的。在小编的以往经验中，好多初学者一上手就着急想着这程序该如何下手·指令算法该如何应用？这是初学者最容易犯的毛病，想要学好PLC小编认为，了解并掌握其结构组成和工作原理是最基本要求。

废话不多说，直接上干货。

下面小编会从PLC的硬件组成 工作原理及立即输入/输出功能更大家浅谈浅谈。

1.PLC硬件组成

a．CPU，简称“中央处理器”。一般由控制器、运算器和寄存器组成。

b．存储器。一般在PLC使用过程中的两种存储器：1.只读类型的存储器，如：EPROM。2.可读/写的随机存储器，如：RAM。

c．输入/输出接口。在这，PLC的输入/输出信号可是开关量，也可是模拟量。

讲到这，PLC的硬件组成基本就上述这些。最后在跟大家分享一个输入/输出接口最重要的两个作用:一是利用内部电隔离电路把plc内部和工业现场给隔离起来，主要是起到保护作用。二是把不同的强电、弱电信号调理成CPU可以处理的信号。

2.PLC的工作原理

别看小编在这说这PLC的工作原理，看似高大上。其工作理说白了就一句话：循环扫描。这就是其工作原理了。循环很好理解，接下来小编跟大家说说扫描，说的不好的地方，烦请各路大神指点一二！

PLC的扫描主要分一下三个阶段：

a．输入扫描阶段

b．程序执行阶段

c．输出刷新阶段

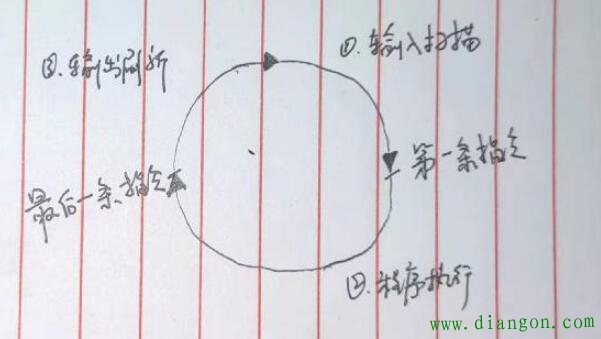

下图为小编手画的循环扫描过程，此图可分享，勿盗用！

3.PLC的立即输出/输入功能

就一般常见品牌PLC都具有立即输出/输入功能。

这个功能说白了就是PLC每执行完一次循环扫描是的立即输入/输出过程。
