什么是X电容Y电容相信多数电工都不知道

作为电工，一提电容都知道，甚至连电容的一些特性也能说个七七八八，但我今天要说的X电容Y电容，很多电工估计未必知道，今天就来科普一下这个知识点！

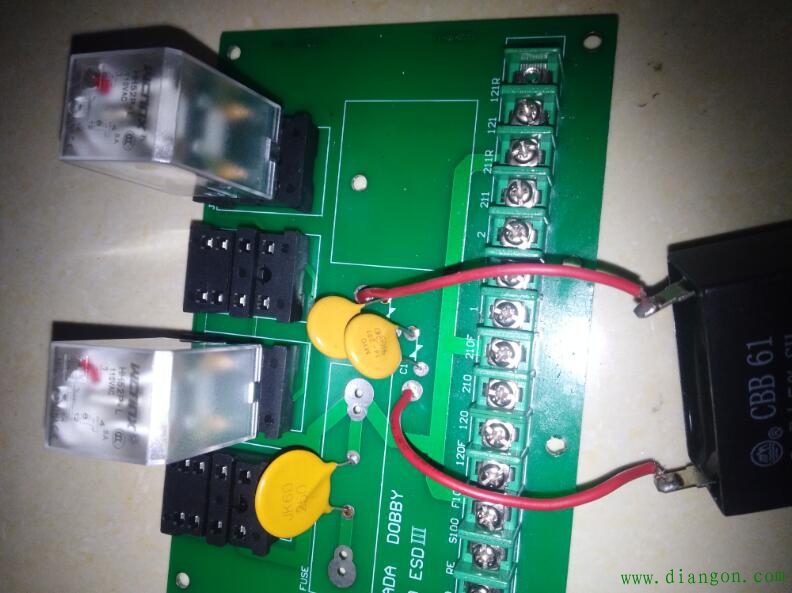

电路板上都有各种各样的电容，有种安规电容，大家可能不陌生，但上面的字母符号却未必留心去看！通常所说的X电容，也就是方方的，用在220伏输入电源之间的电容，这一类就是X电容，这里我强调一句话：就是X电容是用在火线和零线之间的，这句话对于理解下文很重要。为了避免大家陷入误区，我解释一下并不是所有X电容都是方方的，这里说的只是大多数情况！

针对与X电容方方的Y电容是扁扁的，有两个脚的，像个倒Y形状在焊在电路中的，且上面有Y字母标识的，所以谓之Y电容，Y电容和X电容最大的不同是用的地方不一样，Y电容一般用在火线和零线之间对地，大家可能不太明白零线对地，我换种说法可能大家就明白了，设备外壳接地，很多就要两个Y电容之间接线连的地而起到保护电路和人员安全的！

综上两点，引申一下：第一X电容要求没有Y电容要求高，毕竟Y电容除了对电路保护之外，还肩负着对人的保护，第二就是因为Y电容是零线和火线之间对地，地线是从两个电容之间引出来的，所以Y电容非常恩爱，都是成对出现。

至于别的一些异同点，它们虽然都是在电路中起到滤波作用，但X电容一般容量较大，Y电容相比较起来容量就较小，这其实从它们用在电路中的使用位置也可以理解，一个用在首端，一个用在尾端。有的电容既有 X又有Y标识，就是通用型的，因为要求不一样，所以通用型电容X后面的耐压数值一定比Y后耐压数值高，所以通常Y电容可以代替X电容使用，但X电容Y不能代替Y电容使用，这些其实都可以从它们使用位置和肩负的作用推导出来，理解了也就好区分和记忆了！
