断路器脱扣曲线怎么看？断路器脱扣曲线原理理解
时间：2023-03-04作者：佚名
|
选择微型断路器的关键标准之一是它们的脱扣曲线，了解脱扣曲线将帮助您为您的应用选择合适的断路器，并诊断潜在的误跳闸问题。

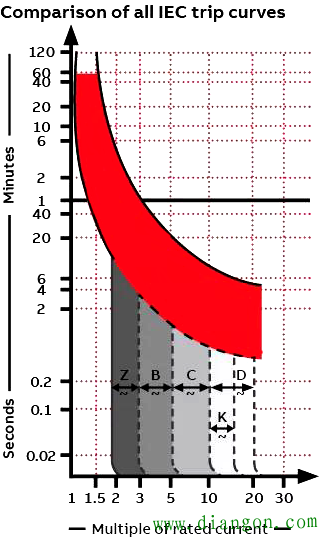

脱扣曲线基础知识 几乎无一例外，电气保护设备都基于一个简单的公式运行：If THIS, then THIS，如果限制达到某个水平，则设备执行设计或编程的操作，今天的大型塑壳断路器可能包括由一组复杂的If/Then参数组成的算法，另一方面，微型断路器(MCB)仅根据两个参数运行：过载和短路。 尽管如此，即使有这两个基本参数，断路器购买者仍面临多种可能满足其应用要求的微型断路器。选择最佳的微型断路器对于确保以尽可能低的成本提供适当保护、最少或无误跳闸至关重要，做出正确的选择需要了解脱扣曲线的基础知识 理解脱扣曲线 大多数保护设备都有一个定义的脱扣曲线，也称为时间/电流曲线，它描述了设备的行为。该曲线实际上是设备如何响应电流变化的图形表示。从功能角度来看，曲线参数指定将导致设备跳闸的高低电流阈值。 选择合适的脱扣曲线可在过流保护和最佳机器运行之间取得良好平衡。快速动作的脱扣曲线可以很好地保护电路和生产设备/负载，但代价是频繁且昂贵的误跳闸(主要是由于电动机和变压器的浪涌电流)。选择具有更高脱扣点或阈值的断路器将更好地保持过程正常运行，但可能会导致电缆/导体和连接负载的温度升高更多。 脱扣曲线由IEC标准60898-1和60947-2定义。这些曲线实际上代表了微型断路器中两种不同的脱扣功能-热和电磁。响应过载的部分(图表的顶部)通常由双金属片组成，热脱扣器的响应相对较慢。除了前面提到的IEC标准外，还符合UL标准的部分在所有脱扣曲线上都相似。 短路部分(底部)依赖于一个电磁线圈或螺线管，如果达到过电流设计限制，该线圈或螺线管就会打开。断路器的这一部分在几毫秒内响应。脱扣曲线的这种特性在UL部分没有对应项。 脱扣曲线原点 脱扣曲线的概念起源于IEC世界，用于对来自IEC标准的微型断路器(B、C、D、K和Z)进行分类的字母代码，该标准定义了跳闸的下限和上限，但制造商可以灵活地决定在这些阈值内会导致其产品跳闸的精确规格，脱扣曲线图显示了制造商可以设置其断路器的各个跳闸点的公差带。  每条曲线的特性和应用，从最敏感到最不敏感是： Z：在2到3倍额定电流时跳闸， 适用于高度敏感的应用，例如半导体设备 B：在3到5倍额定电流下跳闸 C：在额定电流的5到10倍时跳闸，适用于中等浪涌电流 K：在10到14倍额定电流时跳闸，适用于具有高浪涌电流的负载，主要用于电机和变压器 D：在10到20倍额定电流下跳闸，适用于高启动电流 回顾“所有 IEC 脱扣曲线的比较”图，您可以看到更高的电流会触发更快速的跳闸。 耐受冲击电流的能力是脱扣曲线选择的一个重要考虑因素， 某些负载，特别是电机和变压器，在触点闭合时会经历电流的瞬时变化，即冲击电流。更快的保护设备，如B跳闸曲线，会将这种涌入视为故障并打开电路。对于这些类型的负载，具有较高磁性跳闸点(D或K)的脱扣曲线可以“穿越”瞬间的电流涌入，保护电路而不会出现误跳闸 选择正确的脱扣曲线 提供一系列适用于不同电流水平的脱扣曲线和选项，在每个范围内都可以选择合适的断路器来保护各种应用中的各种负载。 对于大型塑壳断路器，您可以从众多断路器中选择一个，然后通过调整其操作参数使其适应应用。微型断路器并非如此，它们的操作参数是固定的，因此您必须选择断路器以满足所需的规格，包括适合应用的脱扣曲线。 有了电路或应用/负载的工作值，就可以很好地选择合适的脱扣曲线。然而，这可能需要一些反复试验才能找到最佳断路器。 为帮助确保保护和最小误脱扣之间的最佳平衡，最好的方法可能是咨询微型断路器制造商或分销商。向他们提供您的应用的详细信息，他们应该能够推荐合适的微型断路器来满足您的需求。 |
