西门子S7-1200 PLC 与 KTP1200 Basic DP 屏幕通讯仿真测试

测试案例：在hmi上输入两个整数(X1,X2)求和并将结果(SUM)在HMI上输出（案例相对简单，适合新手练习，希望大老路过时也不忘留下点评）

说明：

软件：TIA Prtal V15.0

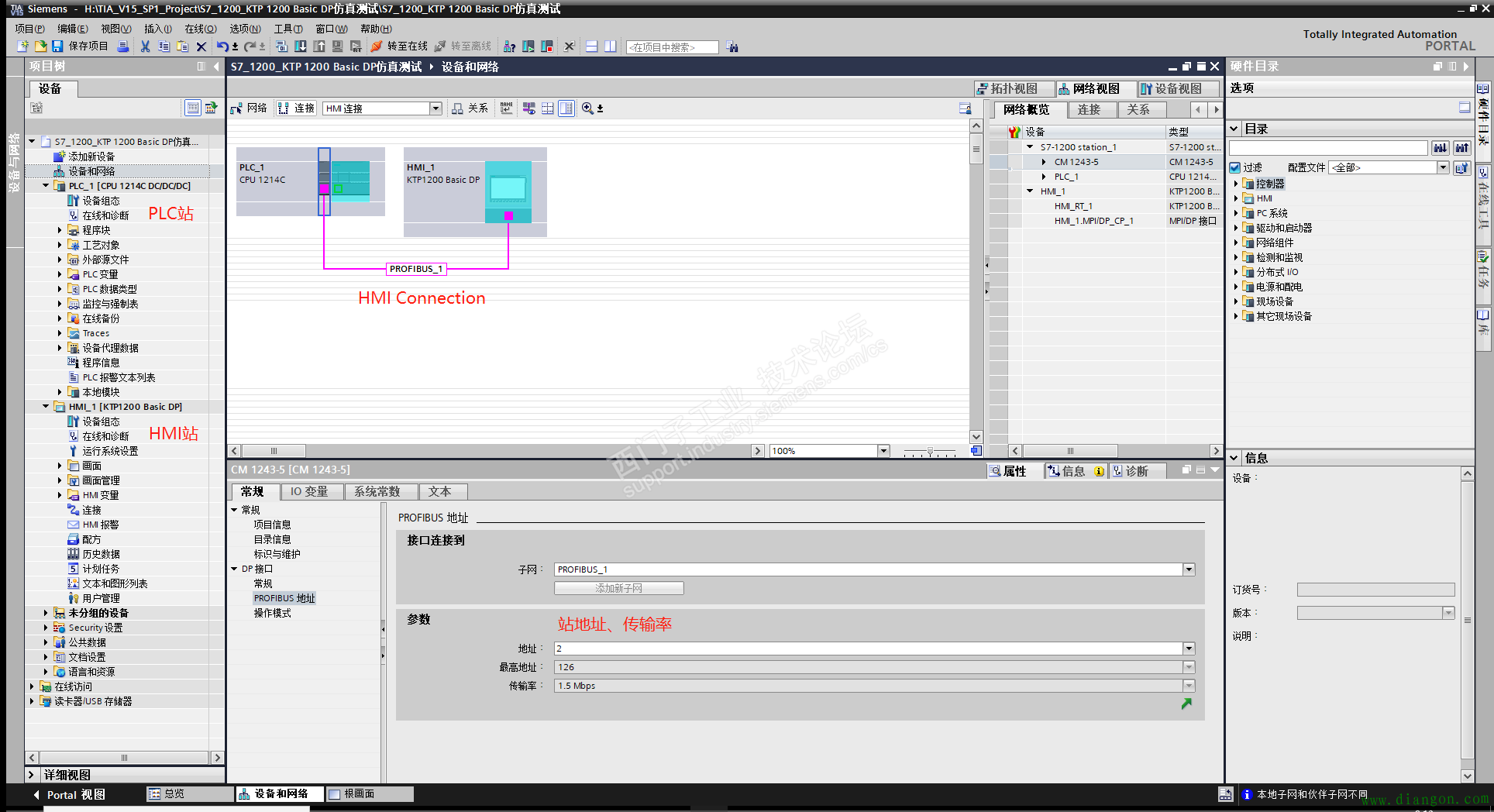

1、 新建立一个项目，在TIA Portal项目中创建plc站（以S7-1214 DC/DC/DC为例），并添加一个通讯模块CM1243-5用于和HMI的DP 通讯，设置好通讯模块站地址和传输率

2、 在TIA Portal中创建HMI站（以KTP1200 Basic DP为例），并建立HMI Connection，设置好站地址和传输率（和PLC站地址不可相同，但是传输率保持一致）

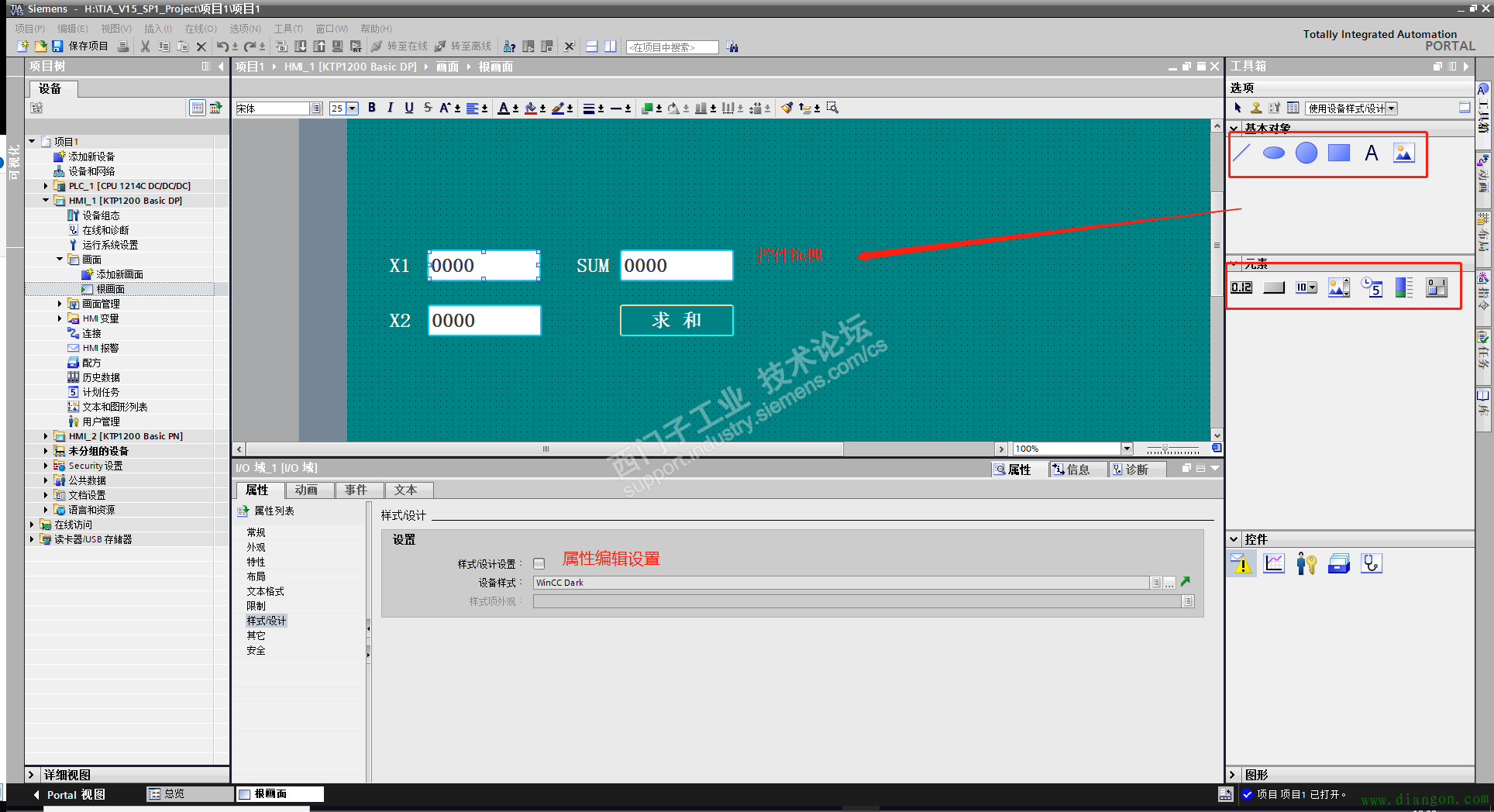

3、 打开HMI站，在画面上创建如下控件，如图：

三个I/O域，其中两个作为整数输入，一个作为结果输出；

三个文本域，分别更改文本为：X1、X2、SUM；

一个按钮，更改文本为“求和”

（如果控件拖到屏幕中发现控件属性无法编辑时，将控件的：属性->样式/设计->样式/设计设置 路径下中的“√”取消即可）
