老电工谈单相电容电机的工作原理
时间：2023-03-04作者：佚名
|

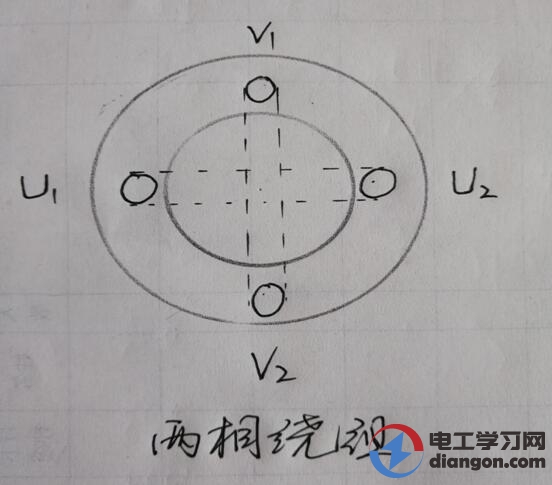

在工作的过程中，发现很多电工朋友对单相电容电机的工作原理不清楚，今天我给大家分析一下；我们知道电源有三相电（三根火线），两相电（两根火线），单相电（一根火线、一根零线）；单相电容电机是根据两相电在定子铁芯中产生旋转磁场的原理来设计的。在定子铁芯空间上相差90°电角度的两个绕组，称为两相绕组。这个电角度与机械角度是不一样的。  定子绕组空间分布，

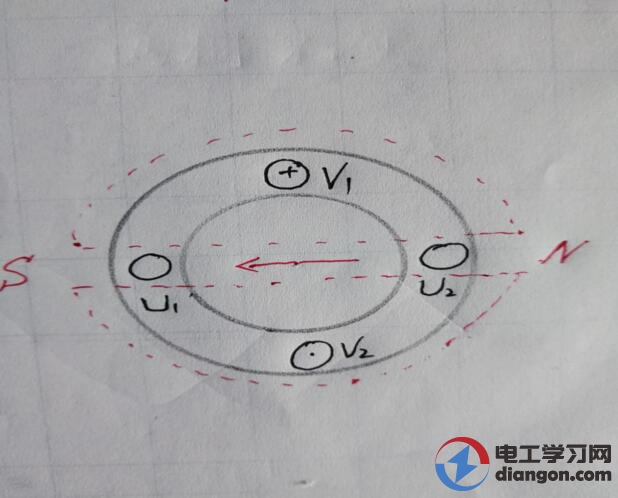

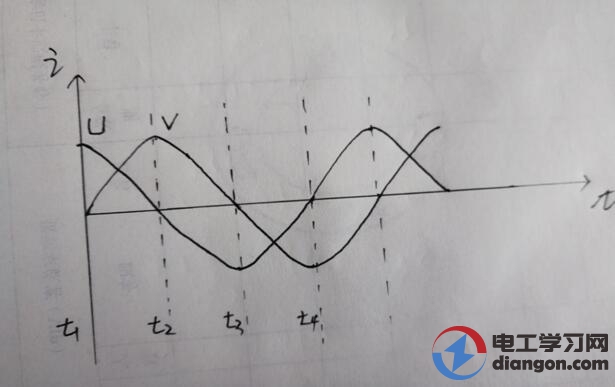

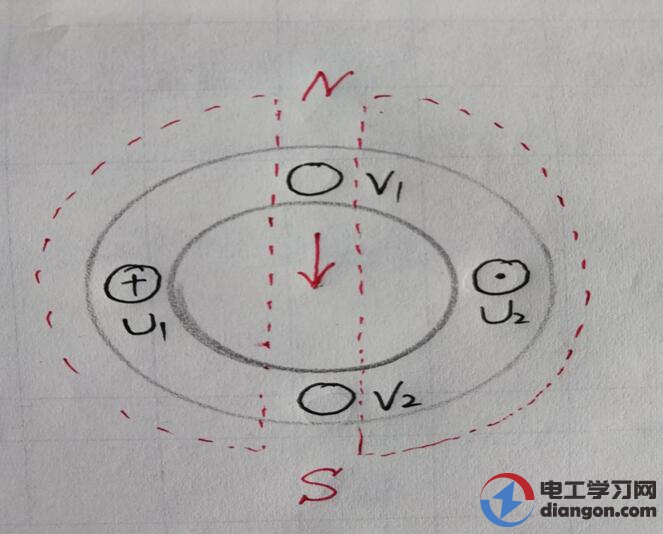

通入两相交流电流 在绕组上通入交流电流后，在定子上产生旋转磁场。  在t1时刻，U相为正规定U1流入U2流出，旋转磁场的方向上端为N 下端为S，此时V1、V2为零不产生旋转磁场。  在t2时刻，V相为正，V1流入V2流出。此时旋转磁场的方向是右端为N，左端为S,根据交流电的瞬时变化，旋转磁场也在瞬时变化，当在旋转磁场中放入转子，在转子中产生感应电流，（感应电流方向是由内指向外，是点点），由左手定则可知转子的旋转方向与旋转磁场的旋转方向是一致的，这就是通入两相交流电流的旋转原理。我们知道电容两端的电压滞后电流90°，当给两相绕组分别通入单相交流电时，利用电容的特性，在其中一相绕组中串接一个电容，使串接电容的这一相绕组中流入的电流超前未串电容相电流90°，，这样通入单相电，就与通入两相电，产生的旋转磁场原理一样，电机就正常运转了。

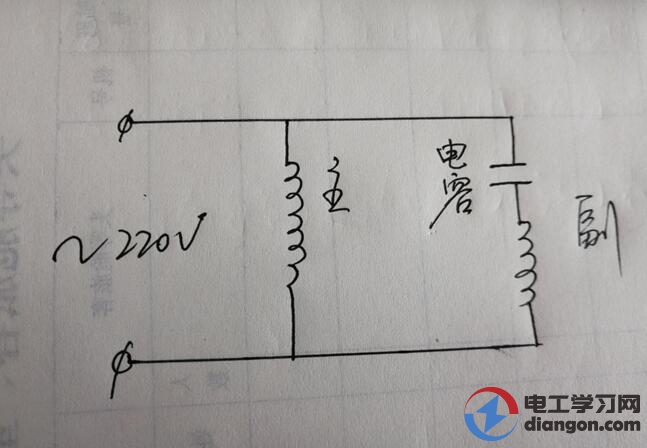

这就是我们常见到的单相电容分相异步电动机的电气原理图，两相绕组通入单相交流电，另一相串接电容，你学会了吗？ |
