电动机绝缘电阻合格要求？兆欧表测量电机好坏步骤图解
时间：2023-03-04来源：佚名
|
电动机绝缘电阻合格要求？ a) 高压电动机定子线圈用2500V兆欧表测量，其绝缘电阻值不低于每千伏1MΩ； b) 低压电动机定子线圈用500V兆欧表测量，电阻值不低于0.5MΩ； c) 直流电动机定子线圈用1000V兆欧表测量，电阻值不低于0.5MΩ； d) 所测量的数值应与以前同温度时的数值相比较，若低于以前所测数值的70%时，应查明原因。 e）吸收比R60"/R15"，比值不低于1.3。 电机绝缘测量方法 第一步正确选择其电压和测量范围 兆欧表不能乱用，要根据其测量设备电压进行选择。通常500V以下至100V电气设备或回路，采用500V 100MΩ及以上兆欧表，如果测量电机绝缘电阻，选用500V 100MΩ的兆欧表。

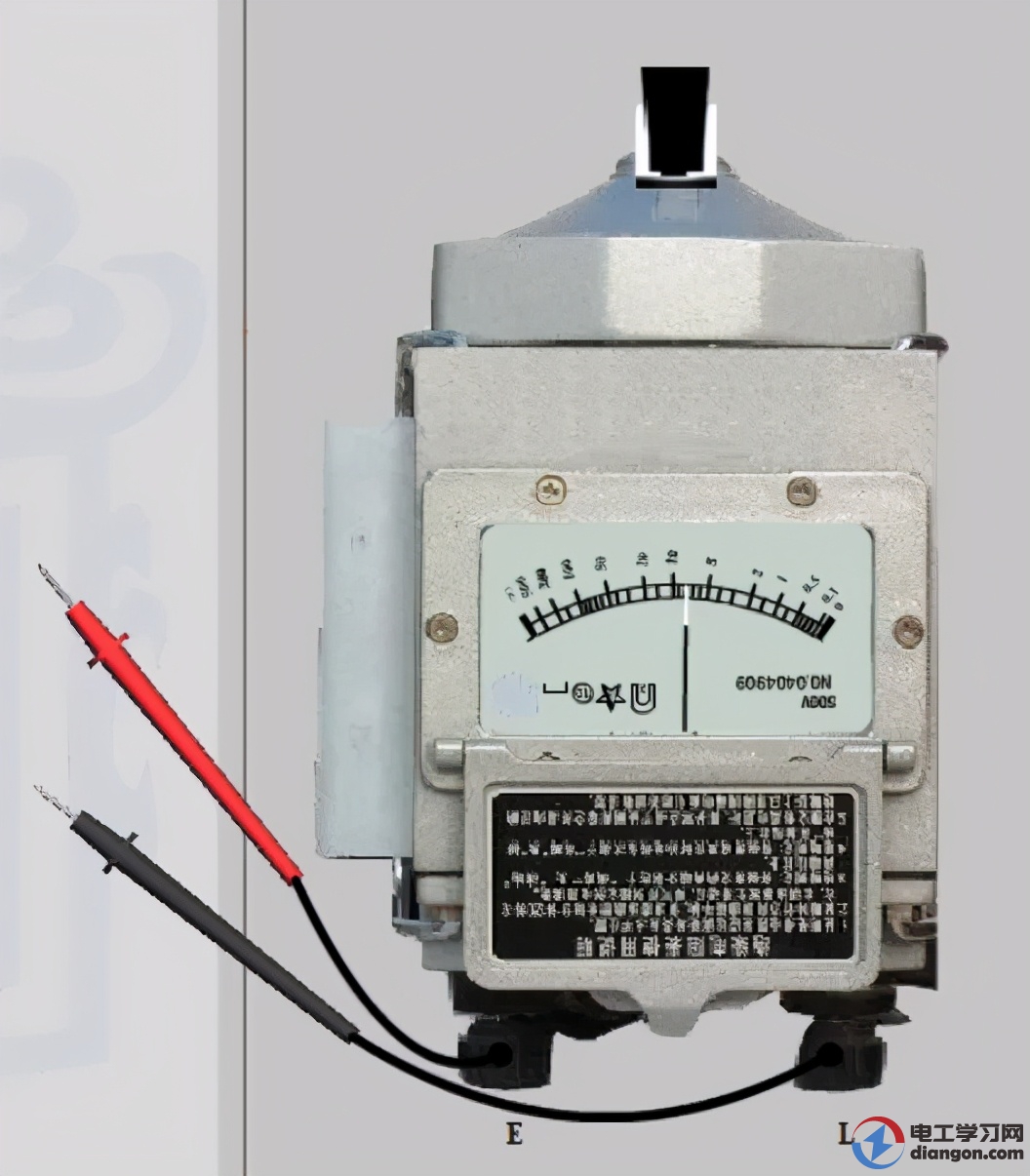

电动机绝缘检查方法图1 第二步兆欧表自检测 在测量前，兆欧表先做一次开路实验，然后再做一次两表线（L和E）接通实验。指针在开路实验中应指到“∞”（无穷大）处如图2所示

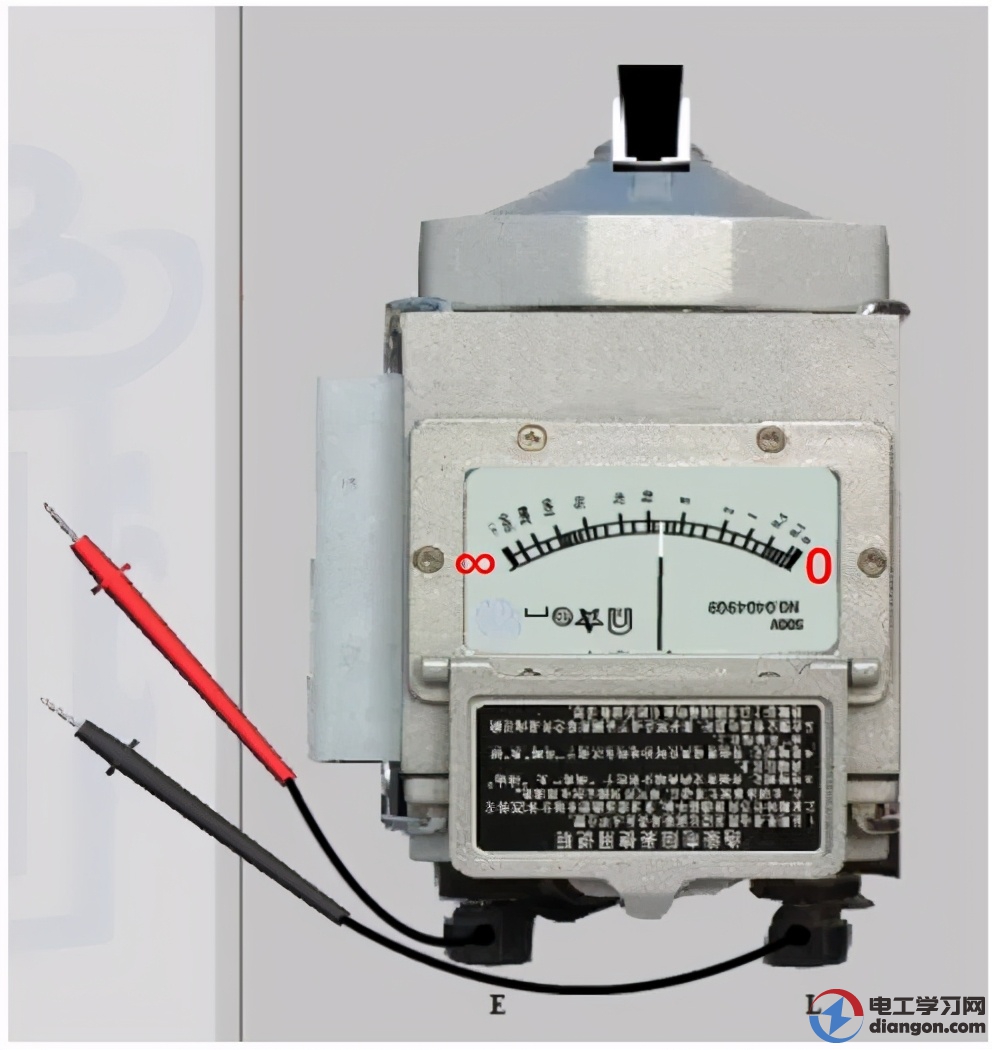

开路实验 图2 而在两表线直接接通实验时，指针能摆到“0”处，就表明兆欧表工作状态正常。如图3所示

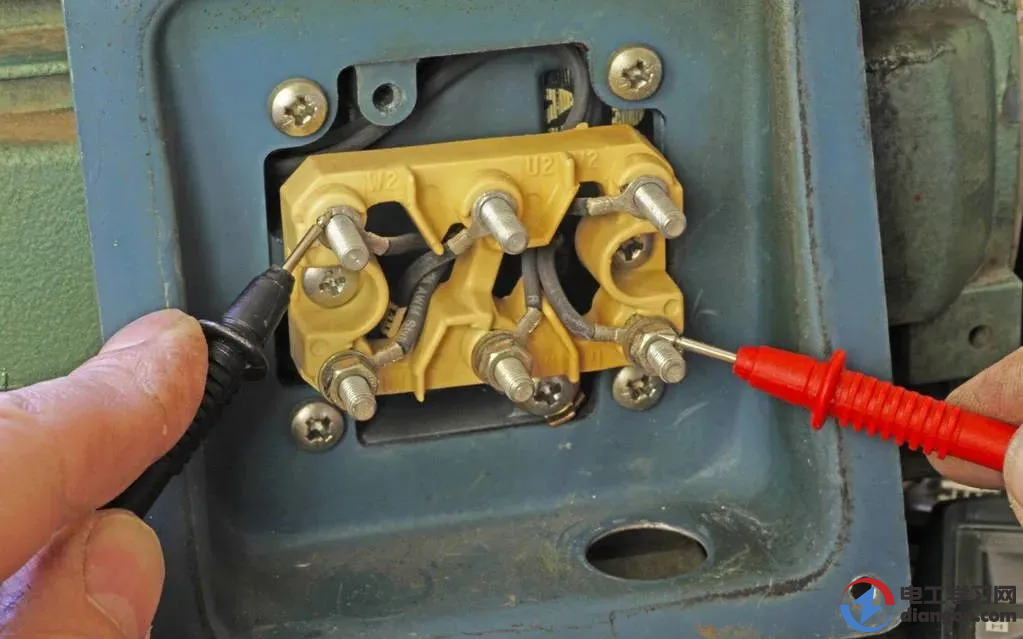

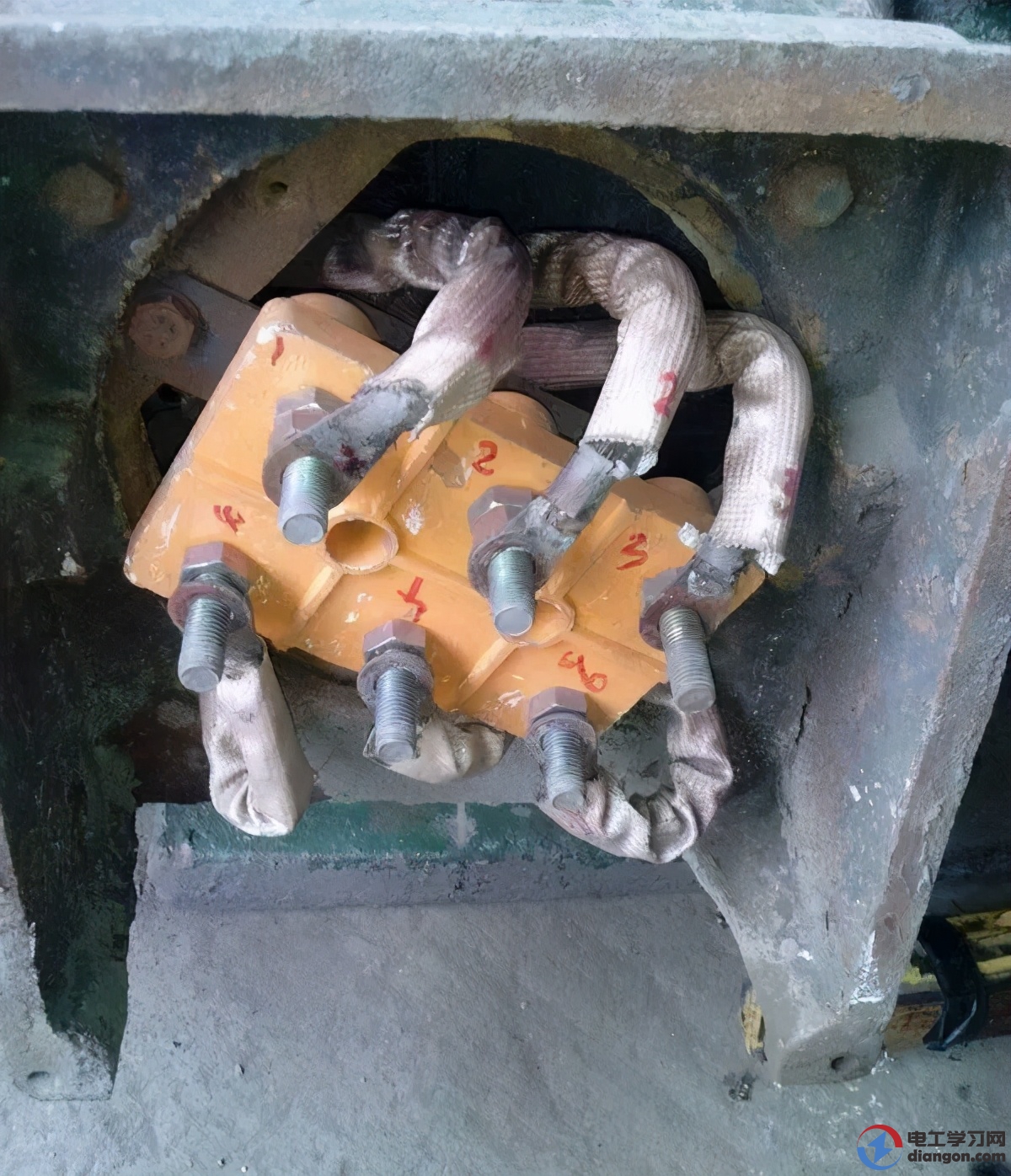

短路实验 图3 第三步检查前电动机准备工作 测量电机绕组绝缘前，切断总电源挂检修牌，防止触电隐患。拆掉电机三相电源线做好标记以备恢复，拆掉电机接线柱中连接片（连接片必须要拆除，否则测量相间绕组无法测量）。如图4所示

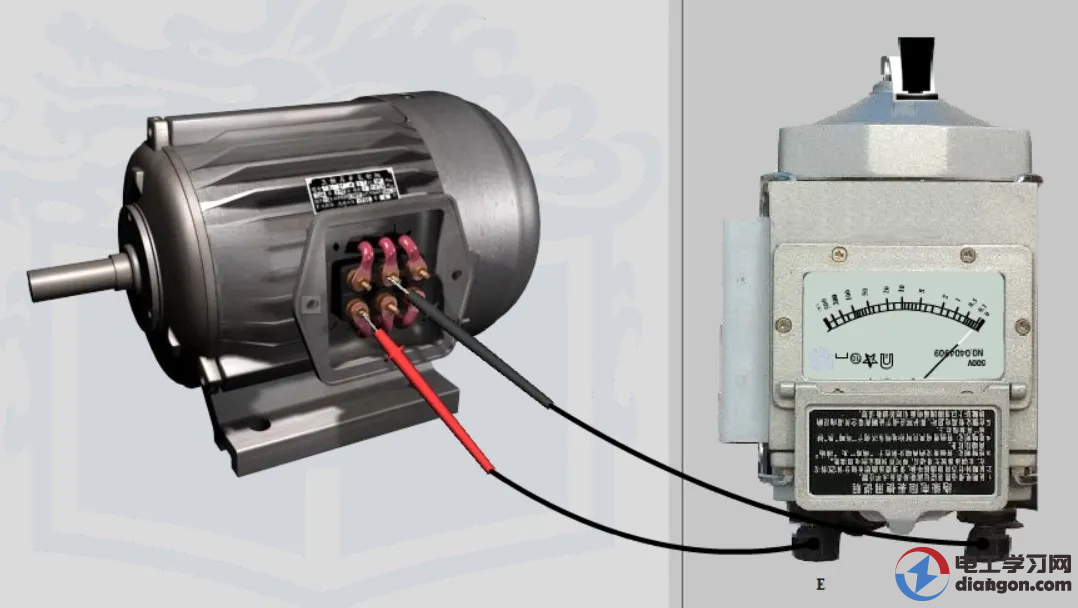

电动机检查前准备工作 图4 第四步电动机相间绕组绝缘检查 检查电机相间绕组绝缘，即检查相与相之间绝缘，兆欧表的”L”端接电动机绕组引出接线柱，E端接电动机绕组引出接线柱，具体检查方法如图5所示

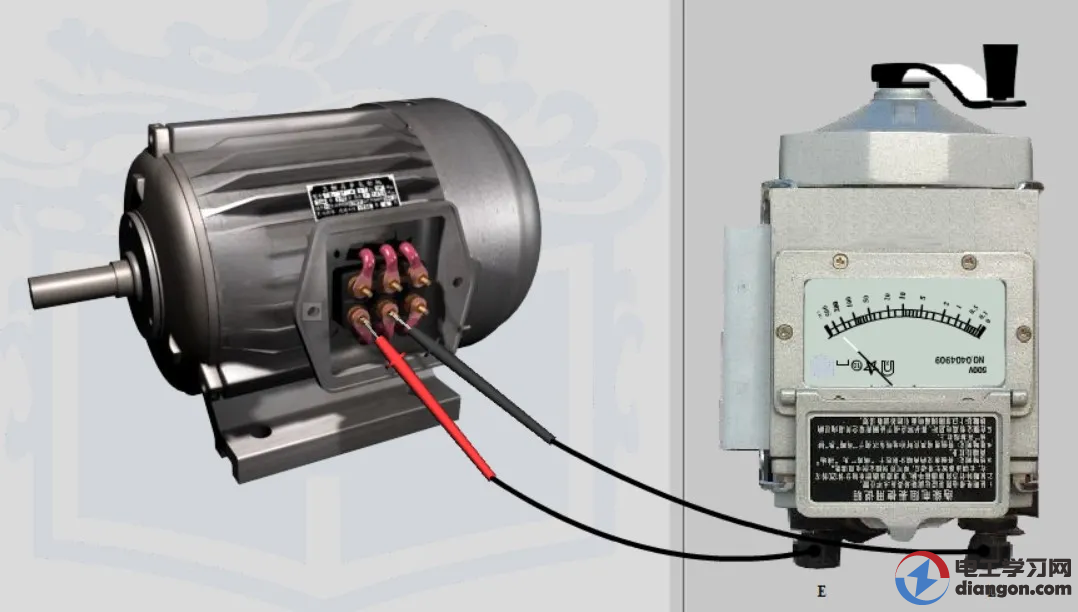

相间绝缘电阻 图5 在正常工作状态下，两相绕组间的绝缘电阻阻值应为“∞”（无穷大），在0.5MΩ以下，说明电机绕组已受潮或者绝缘电阻很差，阻值应为“0”时说明相间绕组短路。如图6所示

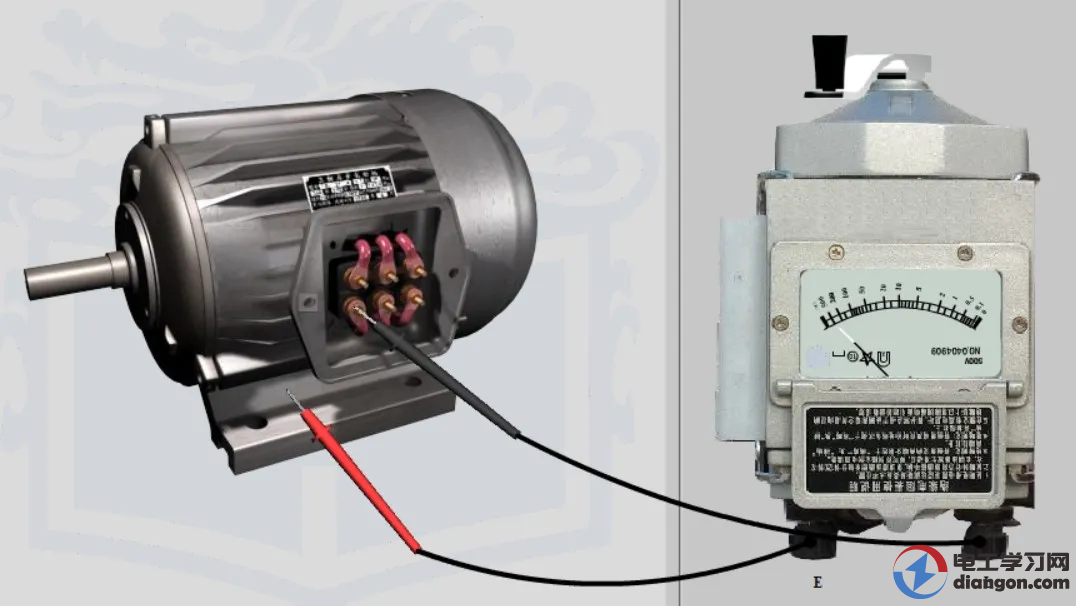

同相电阻值 图6 在正常工作状态下，同一相的阻值应为“0”。 按照步骤4分表检查U1-W2、V1-U2、W1-V2、U1-U2、V1-V2、W1-W2。 第五步如果三相绕组之间绝缘良好，再进行对地检测。检查方法是：兆欧表一端（L）接通三相绕组的出线一端，另一端（E）触及电动机金属壳的铭牌或电动机不生锈的金属外壳。用兆欧表检查电动机接地点具体操作方法如图7所示。
相与地之间绝缘电阻值测量 图7 如果在0.5MΩ以下，说明电机绕组已受潮或者绝缘电阻很差；如果兆欧表的指针为零位，说明该相绕组有接地短路点。按照第五步分别检查三相绕组U、V、W。 |
