万用表上面的符号都代表什么意思？怎么正确使用万用表？

万用表分为指针式和数字式两种，表盘上的符号相对来讲是比较多的，并且不同厂家、不同型号的万用表上面的符号也有很大的差别，但是总体来说，这些符号都有一定的规律和含义，弄懂了一种万用表上的符号，别的基本上也就能够明白个八九不离十。

下面我们分别来介绍一下数字万用表和指针万用表上面的符号。

一、数字万用表上的符号

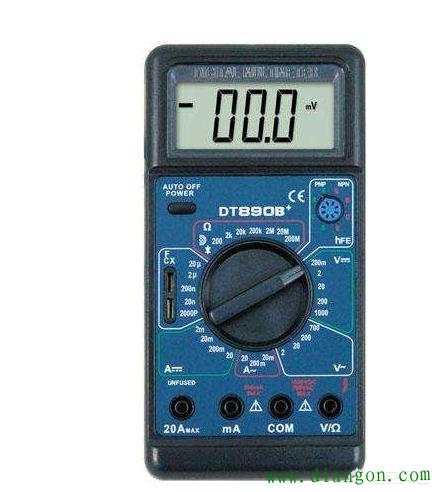

下图是DT890B数字万用表的外形。

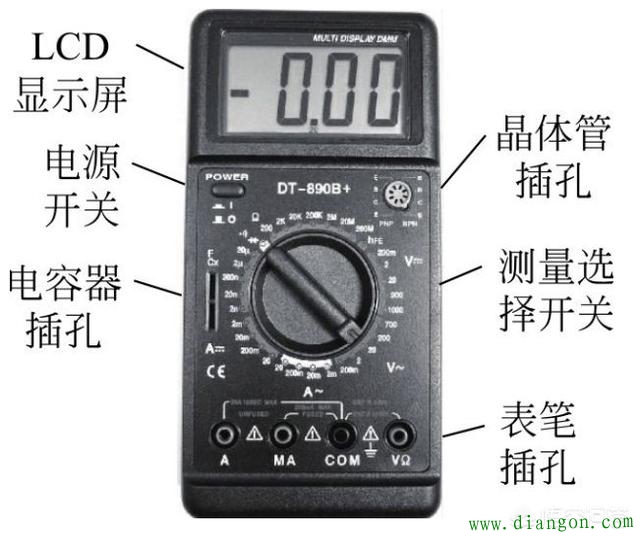

由LCD显示屏、电源开关、测量选择开关、测试表笔插孔、电容器插孔和晶体管插孔等组成。

数字万用表上部为LCD显示屏，可以直接显示三位半数字字符，小数点根据需要自动移位，负号“-”会根据测量结果自动显示。显示屏下方是控制面板，面板中央为测量选择开关，只需转动一个旋钮即可选择各量程档位，使用方便。测量选择开关指示盘按照测量类别分别用红色、绿色、白色三种颜色间隔印制，这样就不易搞混。

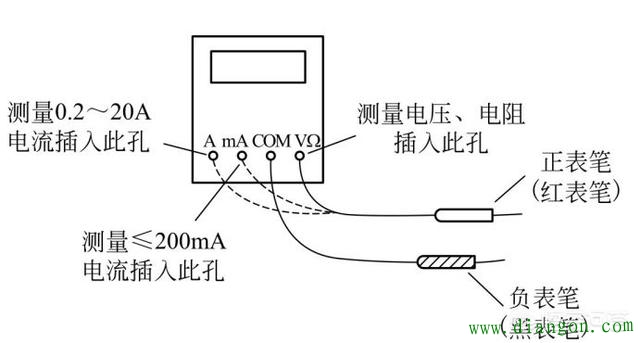

面板下部有4个测试表笔插孔。一个黑色的是负表笔插孔（也叫公共端插孔）“COM”。三个红色的是正表笔插孔，分别是电压电阻测量插孔“VΩ”、毫安极电流测量插孔“mA”、安培级电流测量插孔“A”。如下图所示。使用时，通常将黑表笔插入“COM”插孔，红表笔根据测量需要插入相应的正表笔插孔。

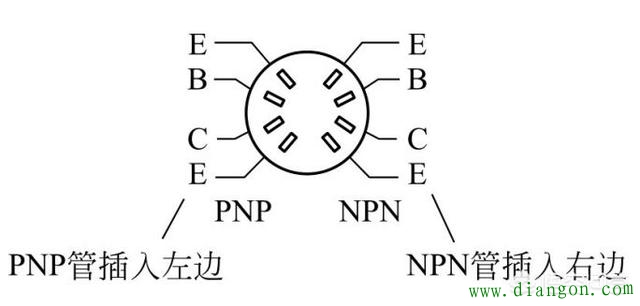

面板的左上角设有整机电源开关（POWER），按下为“开”，再按一下，使其弹起为“关”。面板的右上角为晶体管插孔，插孔左边标注为“PNP”，检测PNP型晶体管时，插入此插孔，插孔右边标注为“NPN”，检测NPN型晶体管时，插入此插孔，如下图所示。

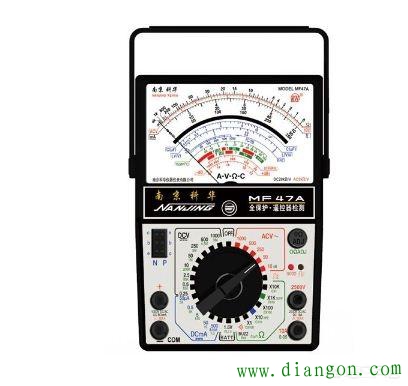

下图是MF47型万用表。

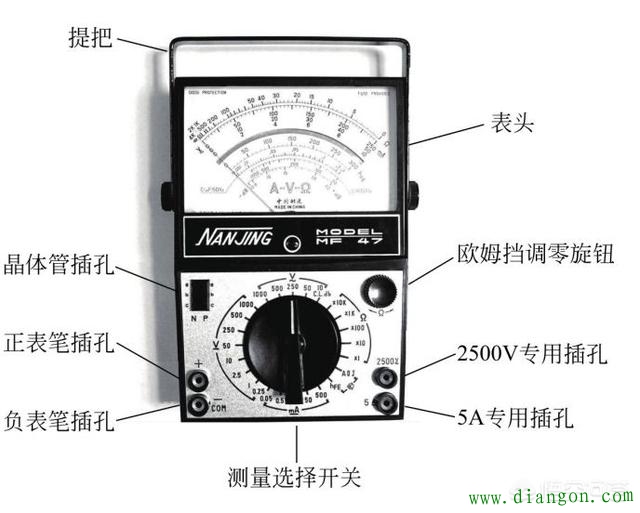

MF47型万用表外形如下图所示，由提把、表头、测量选择开关、欧姆档调零旋钮、表笔插孔、晶体管插孔等部分构成。

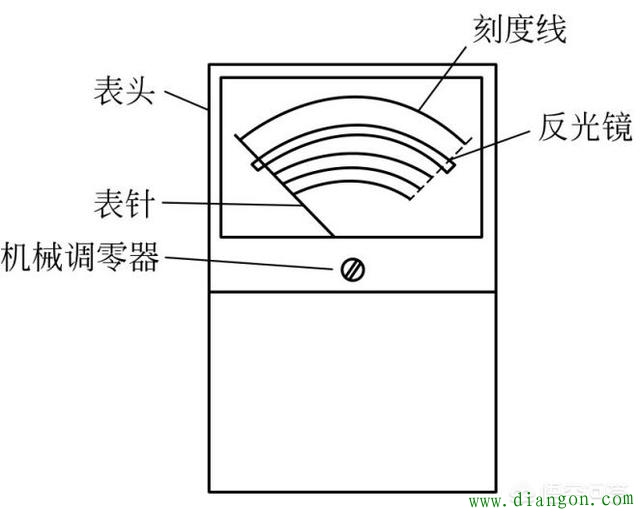

万用表面板上部为微安表头，表头的下边中间有一个机械调零器，用以校准表针的机械零位。如下图所示。表针下面的刻度盘上共有6条刻度线，从上往下依次是电阻刻度线、电压电流刻度线、晶体管值刻度线、电容刻度线、电感刻度线、电平刻度线。标度盘上还装有反光镜，用以消除视差。

面板下部中间是测量选择开关，只需转动一个旋钮就可以选择各量程档位。测量选择开关指示盘与表头刻度盘想对应，按交流红色、晶体管绿色、其余黑色的规律印制成3种颜色。

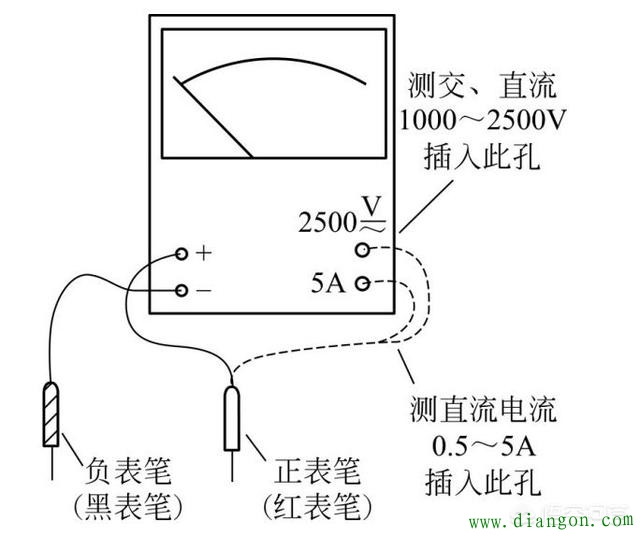

MF47型万用表共有4个表笔插孔，面板左下角有正、负表笔插孔，一般习惯上将红表笔插入正插孔，黑表笔插入负插孔。面板右下角有2500V和5A专用插孔。当测量2500V交直流电压时，正表笔应插入2500V插孔。当测量5A直流电流时，正表笔应插入5A插孔。

面板下部右上角是欧姆档调零旋钮，用于校准欧姆档“0Ω”的指示。

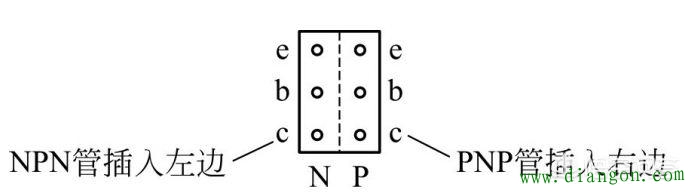

面板下部左上角是晶体管插孔。插孔左边标注为“N”，检测NPN型晶体管时，插入此插孔，插孔右边标注为“P”，检测PNP型晶体管时，插入此插孔，如下图所示。
