西门子S7-1500存储卡的选择和使用

在学习西门子系统的过程中，系统不同用到的存储卡也不同，之前对每个系统的存储卡有何区别进行了简单的介绍之后，也逐渐的把300、400、1200的存储卡的使用进行了逐一介绍。今天我们来说一下最后一个1500存储卡的使用。

自动化数据位于自动化系统的不同存储区中。 在TIA STEP7 中创建的项目的离线数据位于编程设备的硬盘上。项目的在线数据位于 SIMATIC 存储卡上的装载存储器上。装载存储器位于 SIMATIC 存储卡上。TIA STEP7 将项目数据从编程设备传送到装载存储器。

1500cpu使用的是SIMATIC 存储卡（SMC），SIMATIC 存储卡作为程序存储器，可用通用的读卡器读写，若误删隐藏文件或格式化，可通过博途软件在线格式化恢复SMC功能。

一、1500存储卡的功能

S7-1500使用SIMATIC存储卡作为程序存储器。SIMATIC存储卡主要有以下功能：

1. 作为CPU的装载存储区，离开存储卡CPU就无法运行。

2. 可以用于更新S7-1500CPU及集中式IO模块的固件版本。

3. 读取服务数据。

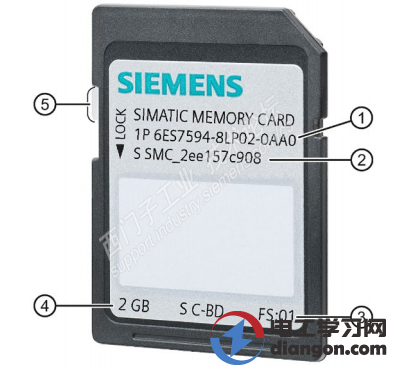

二、存储卡信息

① 订货号

② 序列号

③ 产品版本

④ 存储器大小

⑤ 设置写保护的滑块：

-----滑块向上滑动：无写保护

-----滑块向下滑动：写保护

三、设置SIMATIC卡类型

SIMATIC 存储卡可用作程序卡或固件更新卡。

方式一：通过TIA STEP7的操作步骤：

1. 要设置卡类型，可将 SIMATIC 存储卡插入编程设备的读卡器。

2. 在项目树中选择“SIMATIC 读卡器”(SIMATIC Card Reader) 文件夹。

3. 在所选 SIMATIC 存储卡的属性中，指定卡类型：

● 程序卡

可将程序卡用作 CPU 的外部装载内存。它将包含 CPU 中的完整用户程序。CPU 将用

户程序从装载内存传输到工作存储器。用户程序在工作存储器中运行。

SIMATIC 存储卡上将创建以下文件夹：

– SIMATIC.S7

– SINAMICS.S7S（仅用适于 SIMATIC Drive Controller）

● 固件更新卡

可将 CPU 和 I/O 模块的固件文件保存在 SIMATIC 存储卡中。这样便可借助于专用的
