电表互感器匝数倍率怎么看？
时间：2023-03-04作者：佚名
|

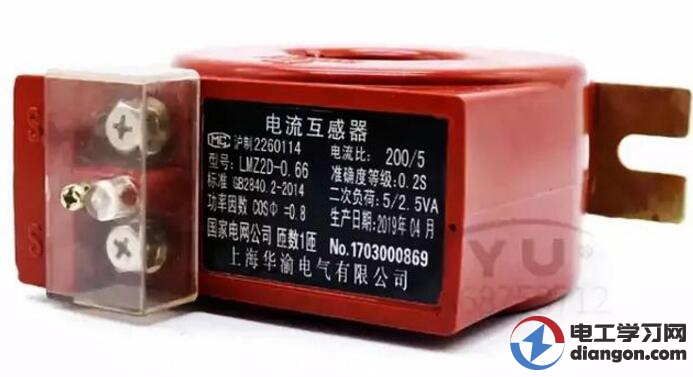

电表互感器匝数倍率怎么看？ ★对于三相四线电能表，它配置有三支电流互感器，而单相电能表一般很少配置电流互感器，因为单相电能表最大可以80A电流。计量器具中配置的电流互感器精度比较高，见下图所示。

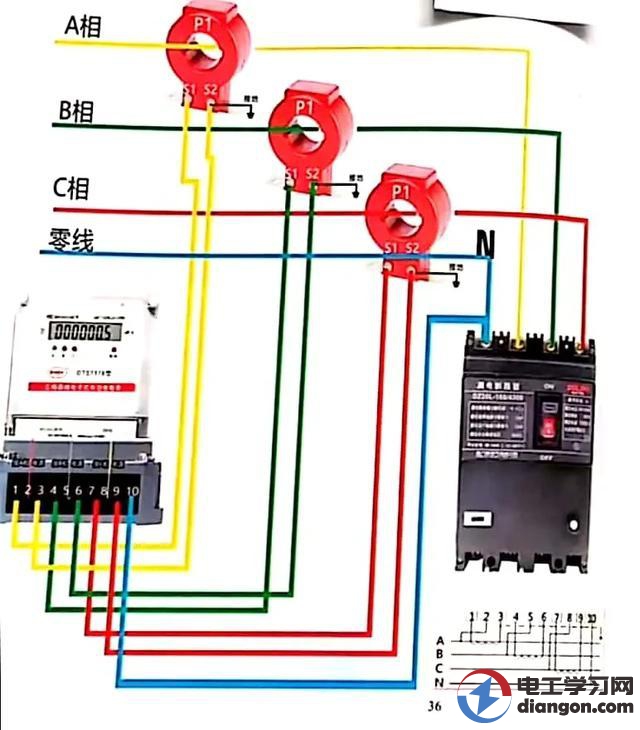

电流互感器是一种电流变换装置，有电流变换和隔离两重作用，它将高压回路或低压回路的大电流转变为低压小电流(一般为5A)，供给仪表和继电保护装置实现测量 、计量、保护等作用。 实际测量时，为了更好的与仪表量程匹配，也有将5A以下小电流变换为大电流(5A)的互感器。 ★三相四线电能表配互感器的接线方法见下图所示。

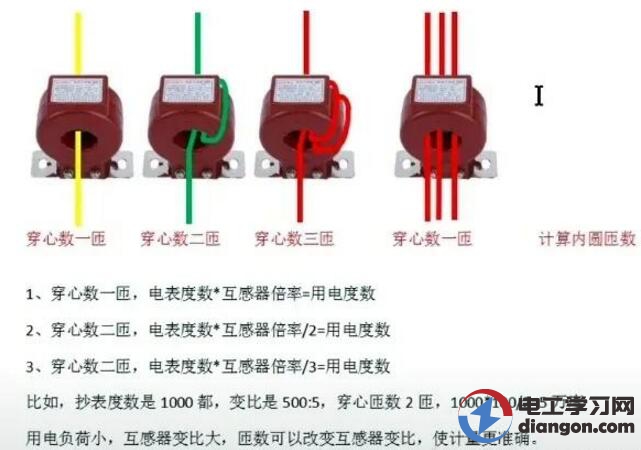

电能表的1、4、7接电流互感器二次侧S₁端，即电流进线端。 电能表的3、6、9接电流互感器二次侧S₂端，即电流出端。 电能表的2、5、8分别接三相电源，10、11是接零端。为了安全应将电流互感器S₂端连接后接地。 ★电流互感器中间可以穿心数一匝、 穿心数二匝、 穿心数三匝等。
计算内圆匝数 1、穿心数一匝，电表度数×互感器倍率=用电度数； 2、穿心数二匝，电表度数×互感器倍率/2=用电度数； 3、穿心数三匝,，电表度数×互感器倍率/3=用电度数。 比如，抄表度数是1000都，变比是500/5，穿心匝数2匝,，1000×100/2=5万度 。用电负荷小，电流互感器变比大，匝数可以改变互感器变比，使计量更准确。 |
