使用西门子CP5711 对S7-200PLC的PPI通讯口进行编程通信

可用于S7-200编程的CP卡包括CP5611（用于PCI总线的PC机），CP5511/CP5512（用于笔记本电脑）。以下统称为CP卡。使用CP卡进行编程通信，应使用MPI电缆，或者PROFIBUS电缆连接CPU上的编程口，或者带编程口的网络连接器上的扩展编程口，或者EM277模块上的通信口。

一、使用CP5711 对S7-200plc的PPI通讯口进行编程通信需要满足的软件条件：

1、STEP 7 Micro/WIN V4.0 SP7 或更高版本

2、STEP 7 V5.4 SP5 或更高版本

3、需要 USB 适配器的PROFIBUS 驱动。该驱动在SIMATIC NET 2008 SP1及以后的SIMATIC NET PC 软件中提供。CP5711的发货包中包含SIMATIC NET PC软件 。

二、使用CP5711 对S7-200PLC的PPI通讯口进行编程通信驱动程序的安装步骤：

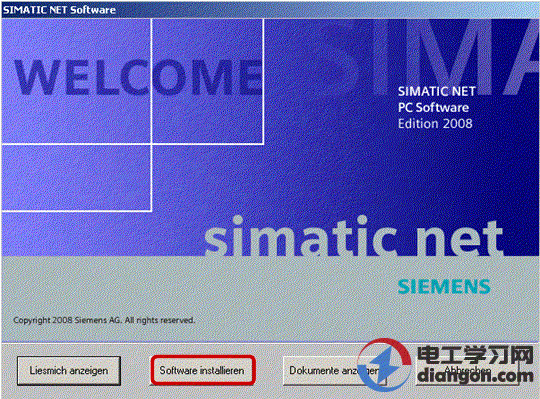

1、在计算机的光驱中插入 SIMATIC NET 安装光盘，等待出现下面的对话框。如果过了一段时间（大约30秒）之后仍没有出现该对话框，说明计算机的自动启动功能没有开启。那么，在SIMATIC NET 光盘的主目录中启动"Setup.exe" 程序。

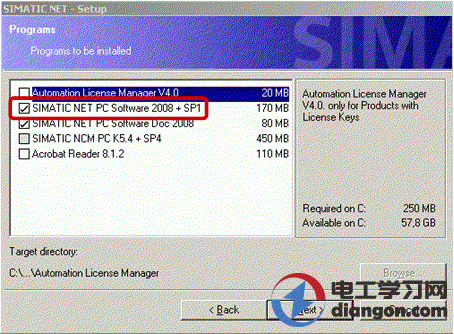

2、遵守安装说明，选择产品"SIMATIC NET PC Software 2008"准备安装。

3、跳过 "Install License Key" 对话框，完成 SIMATIC NET PC 软件的安装。
