西门子PLC系统最常使用存储卡

随着对西门子系统的深入学习，接触到的系统也越来越多， 200、300、400和1200、1500系列，这几种系统用的存储卡也有所区别，今天就简单的说一下这几种系统用的存储卡。

一、200 cpu使用的存储卡是EEPROM外部存储卡，存储器类型Flash-EPROM。

说明：

1、外部存储卡可以传输程序、数据和系统数据到 S7-200 CPU 而无需编程器。

2、外部存储卡不能扩展 CPU 的程序存储空间。

目前外部存储卡有两个版本：

· 32K存储卡：仅用于储存和传递程序、数据块和强制值

· 64K/256K存储卡：可用于新版CPU（23版）保存程序、数据块和强制值、配方、数据记录和其他文件（如项目文件、图片等）

注意：

1、200存储卡可带电插拔。

2、存储卡的内容一旦写入不会丢失。

3、64K/256K新存储卡只能用于新版CPU（23版）；32K存储卡只可以用于向新版（23版）CPU传递程序，不支持64K/256K存储卡的新功能；新版CPU不能向32K存储卡中写入任何数据。

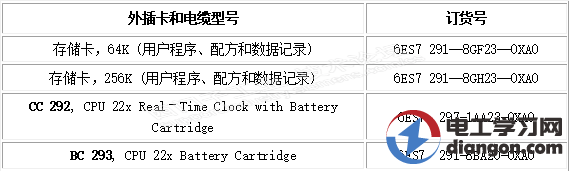

S7-200 CPU存储卡及电池卡的订货号如下表所示：

二、S7-300使用的是微型存储卡MMC（Micro Memory Card），必须用专用的读卡器读写 ，存储器类型Flash-EPROM。

注意：由于新型S7-300CPU不包含内置装载存储器，因此必须使用MMC卡。

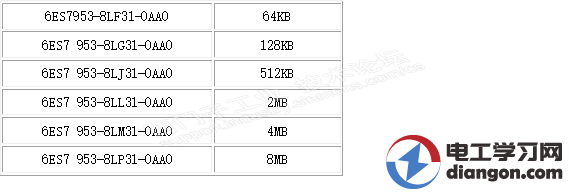

S7-300 CPU存储卡订货号如下表所示：

三、S7-400H支持RAM和FLASH两种类型的存储卡。可以通过存储卡扩展CPU的装载内存区（存放用户程序）。

RAM 存储卡，存储器类型RAM；掉电后程序数据丢失，为保证数据和程序不丢失，可以配置后备电池。

FLASH卡存储器类型Flash-EPROM，可以掉电保持程序。如果要维持保持性存储的位存储器、定时器、计数器、系统数据以及变量数据块中的数据，也需要配置后备电池。

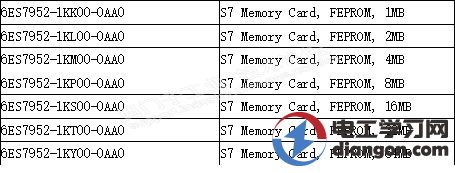

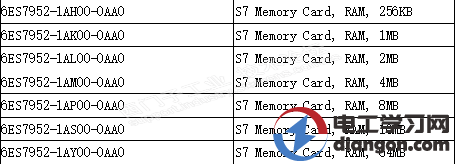

S7-400cpu存储卡的大小及订货号

RAM卡的扩展范围为256KB至64MB。

FLASH卡的扩展范围为1MB至64MB。

注意：

不是所有S7-400H CPU都能支持64MB的RAM卡。

6ES7414-4HJ04-0AB0和6ES7417-4HL04-0AB0（二者固件版本为V4）只支持16MB及以下的RAM卡。

四、S7-1200CPU使用的存储卡为SD卡，存储器类型Flash-EPROM，存储卡中可以存储用户项目文件。

有如下几种主要功能：

----作为CPU的装载存储区，用户项目文件可以仅存储在卡中，CPU中没有项目文件 ，离开存储卡无法运行。

----在没有编程器的情况下，作为向多个S7-1200plc传送项目文件的介质。

----忘记密码时，清除CPU内部的项目文件和密码。

----12MB以上存储卡可以用于更新S7-1200CPU的固件版本。

注意：

· 对于S7-1200CPU，存储卡不是必须的。

· 将存储卡插到一个处于运行状态的CPU上，会造成CPU停机。

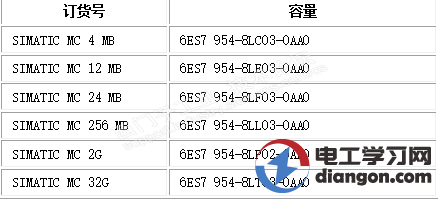

· S7-1200 CPU 仅支持由西门子制造商预先格式化过的存储卡， 即下列订货号产品：

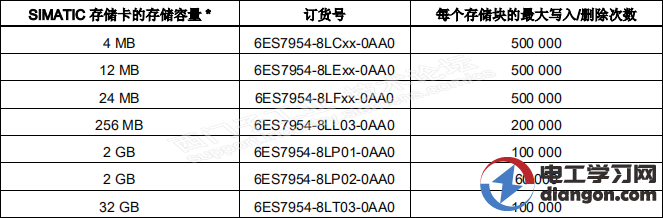

五、1500cpu使用的是SIMATIC 存储卡（SMC），可用通用的读卡器读写，若误删隐藏文件或格式化，可通过博途软件在线格式化恢复SMC功能。

注意：

1、对于S7-200、早期的S7-300，S7-400、S7-1200可以没有存储卡运行。后期的S7-300、S7-1500都必须配置存储卡。

2、1200与1500有一部分存储卡可以通用。
