老电工制作小功率隔离变压器

隔离变压器是变压器的一种，是变比为1:1的变压器。隔离变压器初级与次级完全隔离，次级输出线两端之间有电位差，输出端与大地之间是没有电位差的，使用起来较安全，维修电路板时可以隔离冷热底板，一直被电子爱好者所使用。

今天我用一台废旧的控制变压器来改隔离变压器，非常简单。

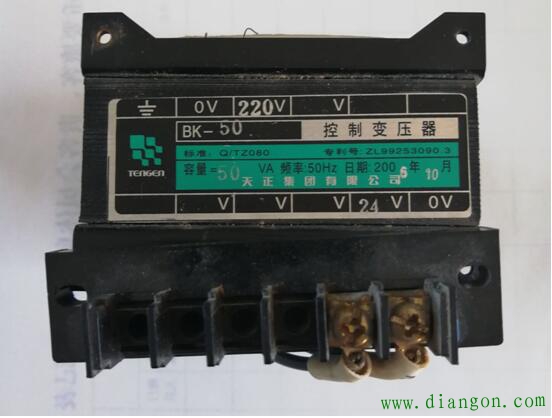

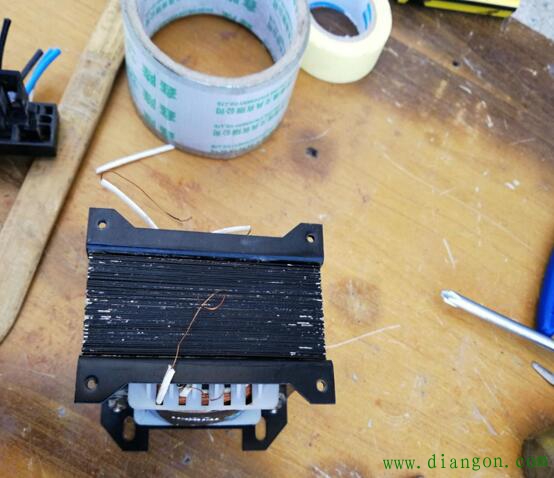

就用这台220V/24V的控制变压器来改。首先将铁芯拆开。

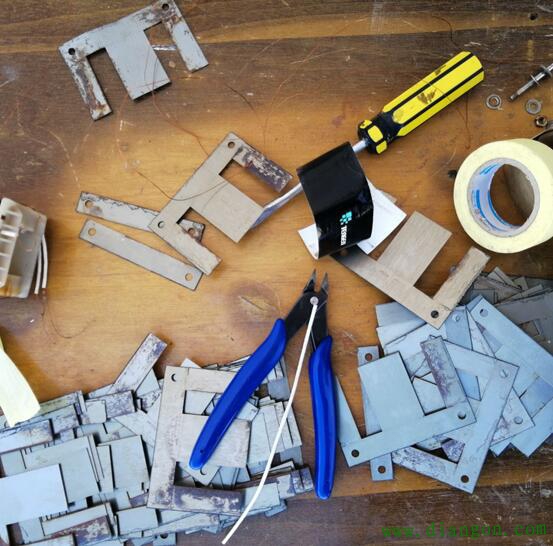

把里面的线圈骨架拆下来，将原来二次绕组拆下，拆的时候记录好数据，原二次侧：24V、124匝，我们可以计算出一次的匝数为1137匝。

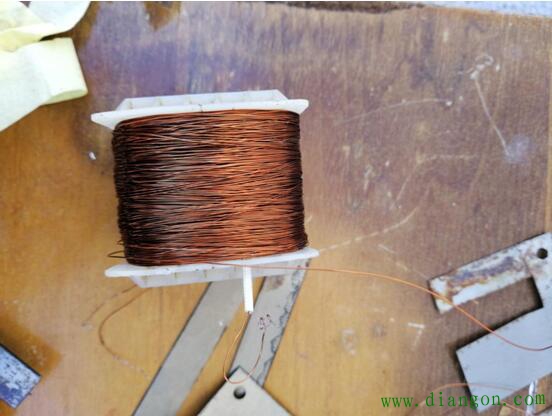

找相同线径的漆包线绕制二次绕组，同样绕制1137匝。用绕线机绕制较简单，如果没有绕线机手工也可以绕制。我用手工绕制。

线径与一次相同，手工绕制1137匝。绕制完成后将原来的保护纸安装上，重新装铁芯。

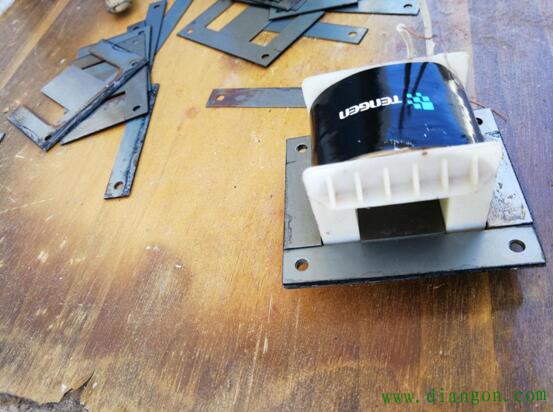

就是这样装，注意别把漆包线损坏。

装好和原来一样。开始测试。

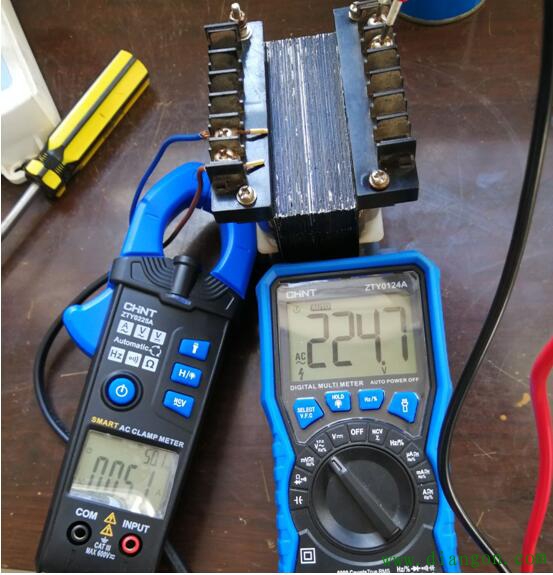

这是一次的数据

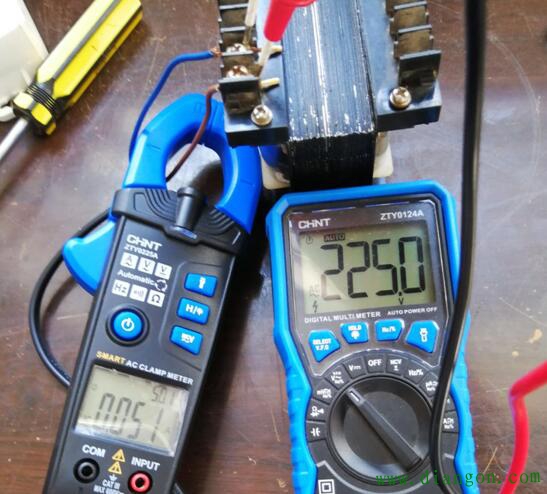

这是二次的数据。与一次有0.3v的误差，个人感觉完全可以正常使用，因为手工绕制，一次侧数据是通过计算所得，误差在所难免，请朋友们谅解。如果朋友们有条件，可以用相同的线径，用绕线机绕制，将一、二次全部重新绕制，那样就是真正1:1的隔离变压器。

备注：本文不针对任何设备厂家，只分享个人制作经验。
