西门子S7-200PLC编程通信口参数设置
|

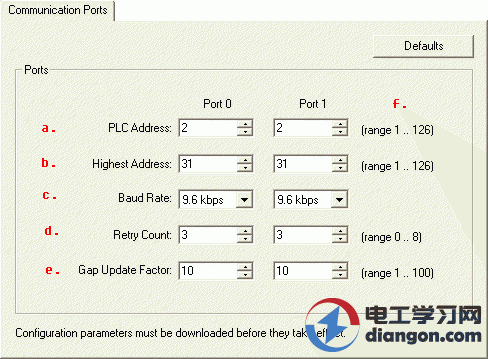

一、STEP 7-Micro/WIN 可以通过如下几种常见方式与S7-200 CPU通信： 1、通过 PC/PPI 电缆，与单个或者网络中的 CPU 通信口（或 EM277 通信口）通信 2、通过 CP（通信处理器）卡，与单个或者网络中的 CPU 通信口（或 EM277 通信口）通信 3、通过本地计算机上安装的 Modem（调制解调器），经过公用或者内部电话网，与安装了EM 241 模块的 CPU 通信 4、通过本地计算机上的以太网卡，经过以太网与安装了 CP243-1 以太网模块的 CPU 通信 5、通过 PC Adapter USB （S7-300/400 USB 口串行编程电缆）与 CPU 通信口（或 EM 277通信口）通信 6、通过本地计算机上安装的GSM Modem，与远程安装了GSM Modem（如TC35T）的CPU通信（须申请并开通相应SIM卡的数据传输服务） 二、编程通信要点 注意以下几个通信速率，它们必须一致： 1、S7-200 CPU通信口的速率 如果使用智能多主站电缆配合Micro/WIN V3.2 SP4以上版， 只需将RS232/PPI电缆的DIP开关5设置为“1”而其他设置为“0”；而USB/PPI电缆不需要设置。老版本的电缆需要按照电缆上的标记设置DIP开关。 这个速率实际上是去配合编程电缆使用的，在Micro/WIN软件中打开Set PG/PC Interface，设置PC用于同编程电缆通信的速率。USB口使用USB/PPI电缆，不需指定速率。 三、通信口参数设置 缺省情况下，S7-200 CPU的通信口处于PPI从站模式，地址为2，通信速率为9.6K。要更改通信口的地址或通信速率，必须在系统块中的Communicaiton Ports（通信端口）选项卡中设置，然后将系统块下载到CPU中，新的设置才能起作用。CPU通信口属性设置如下图。
a、plc地址：设定CPU通信口的地址。如果有两个通信口，它们的地址可以相同，因为不属于一个网络 b、最高地址：输入通信网络上设备的最高地址 c、波特率：设置通信速率。从下拉列表中可以选择9.6K、19.2K、187.5K d、重试次数：输入通信失败时重新尝试的次数 e、地址间隙刷新因数：设置本站每隔几次获得网络令牌后，尝试在本站地址和下一个已知（活动）的主站地址的空间内寻找新加入的主站（仅在本站做主站时有效）。一般情况下使用缺省值10就比较合适 f、括号中是取值范围 四、Set PG/PC Interface Set PG/PC Interface是西门子的plc编程软件共用的编程访问路径设置界面。Micro/WIN也通过Set PG/PC Interface设置计算机与S7-200进行编程通信的访问点。 用Micro/WIN对S7-200编程时，如果需要改变编程通信方式，就需要打开Set PG/PC Interface进行设置。有如下几种方式可以打开Set PG/PC Interface窗口： 1、打开Windows的Settings（设置）> Control Panel（控制面板），选择Set PG/PC Interface图标 2、在Micro/WIN主窗口的左侧的View（浏览条）中，用鼠标单击Set PG/PC Interface图标 3、打开Micro/WIN的Communications（通信）界面，用鼠标按其中的Set PG/PC Interface按钮，或双击当前通信设备的图标 4、在Micro/WIN的指令树中用鼠标双击相应的图标 5、在Micro/WIN的菜单View > Components中打开 设置界面如下图
用上图中的e.按钮进入“添加/删除通信设备”界面。在a.区显示可以选择的设备，在b.区显示了在系统中已经安装的设备；使用“安装/删除”按钮（c.）改变系统设置。 |
