小型中间继电器的认识和使用

继电器的种类多种多样，它们都是如何区分和使用的呢？

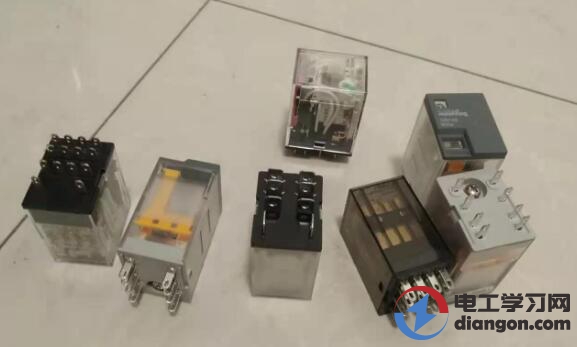

各种小型继电器

小型中间继电器和接触器的用法差不多，它也是一种电磁开关，可以通过小电流驱动较大电流。和接触器相比，继电器体积小，但是触点允许通过电流比较小。

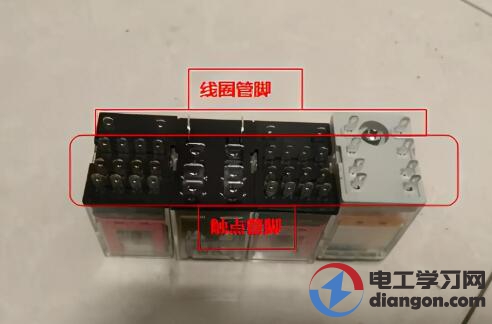

继电器管脚形状和个数

继电器也是由电磁线圈和触点构成的，它的管脚形状和大小多种多样，主要区分在它的负载能力和常开常闭触点个数的多少。像上图所示，有四组常开常闭（左数1,3）和两组常开常闭（左数2,4）。

在继电器通电的瞬间，继电器所有触点同时动作，常闭触点断开，然后常开触点接通，虽然时间很短，但是常开触点接通是要延时接通的，因为这个原因，可以实现一些动作，但是也会有时以为这个有的动作实现不了。

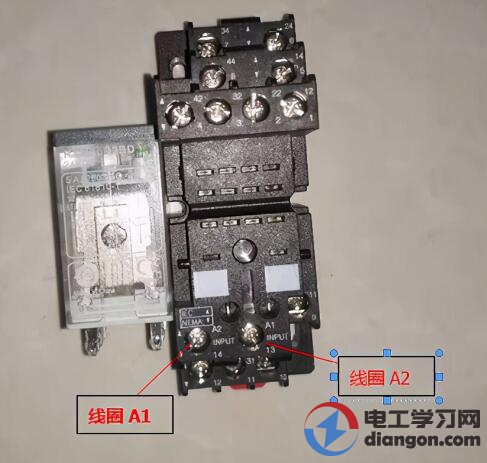

继电器和底座

继电器和底座是配套使用的，继电器通过插拔的方法实现装拆，（继电器的13,14脚是线圈管脚，9和1，10和2,11和3,12和4构成4组常闭，9和5,10和6,11和7,12和8构成4组常开），值得说一下的是，由于继电器底座多种多样，触点接口位置可能不一样，这点一定要注意。
