在PLC加密情况下监控I/O变量

工厂有两条一样的软糖生产线，一条已经投产，另一条还在调试阶段。由于疫情原因老外来不了，就自己调试，外加远程协助。

设备：

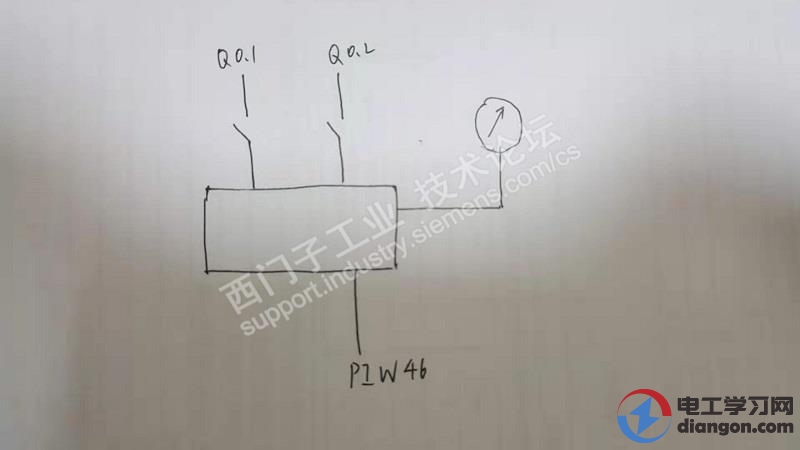

一个控制保温水（密闭管路）流量的阀，控制原理图大致如下。屏幕上按钮控制两个继电器，继电器控制阀开度。阀的开度反馈给plc，并在屏幕上显示。另外还有个压力表作流量参考。

问题现象：

当两台设备屏幕上开度一致时，压力相差较大。因为开度是工艺参数，所以生产想两台设备保持一致。

检查：

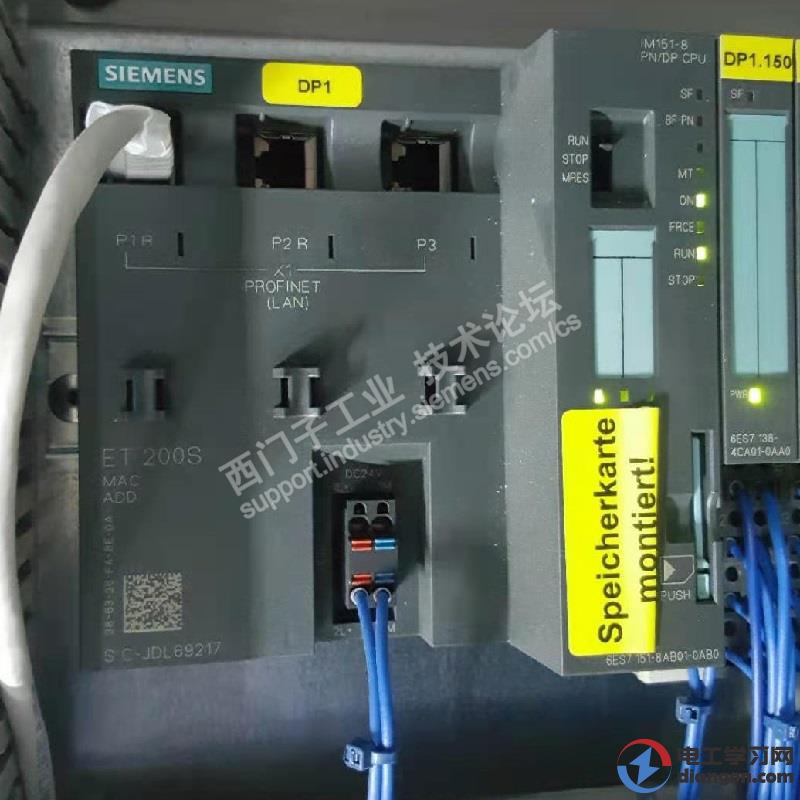

这里用的IM151-8 PN/DP CPU。

上载发现程序加密，没法监控，只能用万用表测量两个模块的输入是否一样。一直以来接触的都是电压或者电流输入也就没在意，测了半天发现不管开度怎么调，电压电流都太大变化，一查模块，发现是个测电阻的。想想太麻烦了，就下了个免费监控软件PLCRecorder试试，不过这个软件只支持以太网。

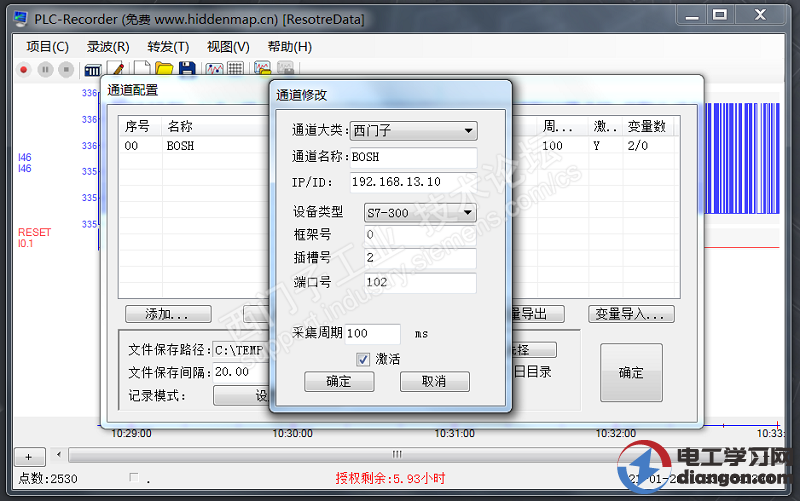

设置通道：

设置变量：
