西门子S7-200PC/PPI编程电缆的使用

西门子目前提供两种串口编程电缆，统称为PC/PPI电缆：RS-232/PPI电缆和USB/PPI电缆。我们强烈建议使用西门子生产的上述两种原装电缆，有以下几点好处：

安全：西门子原装PC/PPI电缆的两个通信端口在电气上是隔离的。这就意味着编程计算机和plc通信口之间的共模干扰不会造成双方通信口硬件的损坏，或者通信断续。在必须带电拔插电缆的情况下，原装电缆提供了可靠的保障

稳定：原装电缆针对西门子的通信协议进行了专门设计、优化，其稳定性和抗干扰能力出色

高速：使用原装电缆可以工作在187.5K通信速率下，充分发挥PLC和hmi通信口的潜力，不会制约整个网络的通信速度

完备：原装智能多主站电缆能够完全支持西门子的PPI网络协议，如多主站通信功能，配合西门子的软、硬件使用，不会发生编程、监控时在某些情况下无法通信的问题

S7-200 CPU有其专用的低成本编程电缆，统称为PC/PPI电缆，用于连接PC机和CPU上的RS-485通信口，可用做STEP 7-Micro/WIN对CPU 的编程调试，或与上位机做监控通信、或与其他具有RS-232端口的设备之间作自由口通信。西门子提供的所有用于S7-200的编程电缆，长度都是5米。

目前西门子提供两种PC/PPI编程电缆，它们是：

RS-232/PPI电缆（订货号6ES7 901-3CB30-0XA0）：智能多主站电缆，连接S7-200 CPU/EM277通信口和计算机RS-232串口，作为编程或数据通信电缆；同时也可以用于连接TP170 micro和安装了WinCC flexible (micro)的计算机RS-232串口，作为配置画面下载电缆

USB/PPI电缆（订货号6ES7 901-3DB30-0XA0）：智能多主站电缆，用于连接计算机的USB通信口与S7-200 CPU/EM277通信口做编程或数据通信电缆

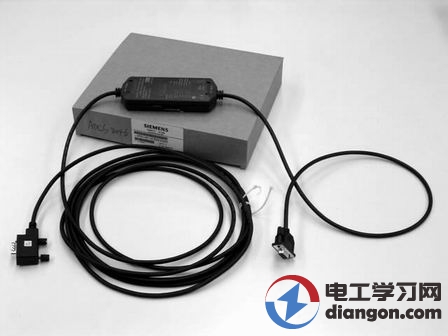

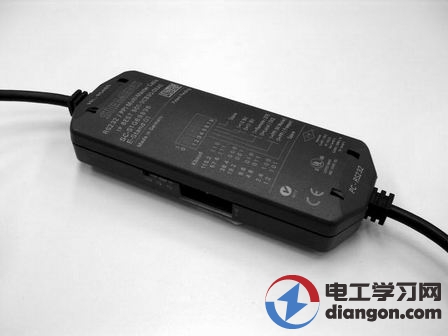

多主站RS-232/PPI电缆（6ES7 901-3CB30-0XA0）如下图。因为此电缆能够管理PPI网络令牌，因而支持多主站PPI网络。

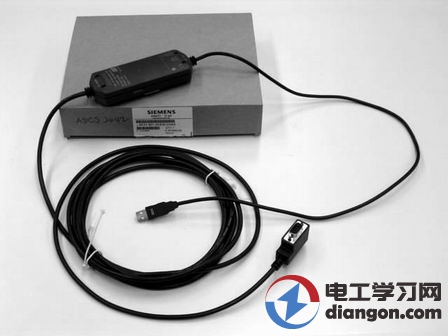

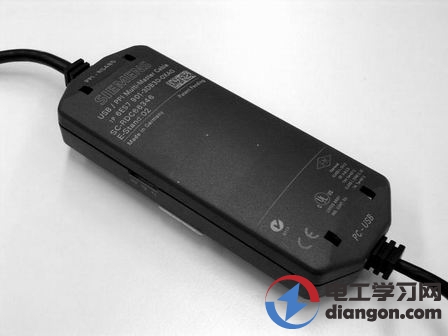

多主站USB/PPI电缆（6ES7 901-3DB30-0XA0）如下图。此种电缆只能工作在STEP 7-Micro/WIN32 V3.2 SP4以上版本下，波特率为自适应（最高可达187.5K）。它只有一种工作模式即PPI模式，无开关设置。此种电缆不支持自由口通信。

以RS232/PPI电缆使用：

第一步：打开Communications（通信）界面

在Micro/WIN主界面的左侧浏览条中用鼠标单击Communications（通信）图标；或者在指令树、View菜单中打开通信设置界面：

第二步：设置PC/PPI电缆属性

鼠标双击图1中的f.图标，打开Set PG/PC Interface界面，检查编程通信设备。如果型号不符合，请重新选择。用鼠标单击“Properties...”按钮，打开PC/PPI电缆的属性设置界面：

第三步：检查本地计算机通信口设置

在Local Connection（本地连接）选项卡中：

第四步：双击图1中的g.图标，开始寻找与计算机连接的S7-200站

找到S7-200站后显示：找到的站点地址，显示找到的S7-200站点参数。鼠标双击可以打开“PLC Information”界面按“OK”键，保存通信设置。
