PN/PN Coupler通讯使用入门

今天跟大家分享PN/PN Coupler使用入门。PN/PN Coupler 用于连接两个PROFINET网络进行数据交换。最多可以传送256个字节的输入和256个字节的输出。它具有两个PROFINET接口，每个接口做为一个IO Device 连接到各自的PROFINET系统中。

注意：PN/PN Coupler需要使用MMC卡存储Device name，只需要一张。

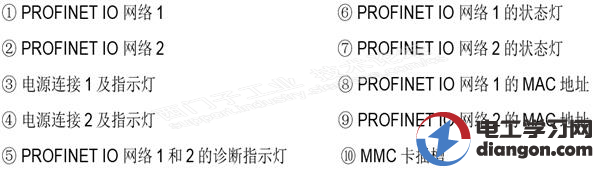

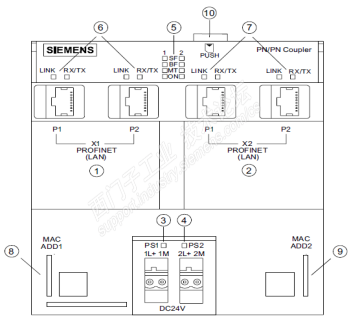

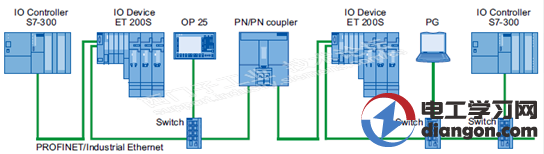

PN/PN Coupler使用方式如下图所示，两个S7-300做为IO Controller通过PROFINET与ET200S、PG/OP通信组成两个PROFINET系统。同时两个S7-300之间还需要进行实时数据交换，这时就可以使用PN/PN Coupler来传递数据。

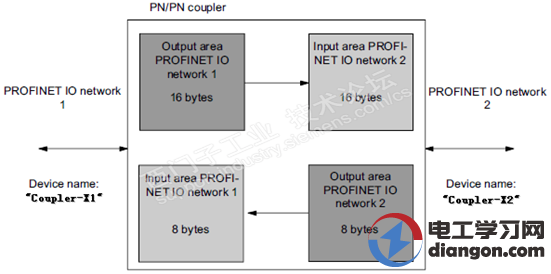

PN/PN Coupler耦合的两个PROFINET是相互独立的，通信速率可以不同。它的每个PROFINET接口做为一个独立的IO Device在网络中有单独的Device name，而且，两个PROFINET接口的Update time可以不同。但是，两个网络的通信数据区输入/输出方式必须相互对应，如下图所示。PN/PN Coupler在PROFINET网络1中Device name是“Coupler-X1”，配置输出数据16字节，输入数据8字节。相应PROFINET网络2中对应为输入数据16字节，输出数据8字节。PROFINET网络2中PN/PN Coupler的Device name是“Coupler-X2”。

下面介绍配置和调试PN/PN Coupler

1、数据通信区分配（以上图配置为例）

PROFINET网络X1:

－ PN/PN Coupler的Device name为“Coupler-X1”,IP地址192.168.0.2，Update time为2ms

－ 与网络X2的数据通信接口区:

．1字节的输入

．6字节的输入/12字节输出

．2字节的输出
