smt贴片元器件中电位器的结构原理

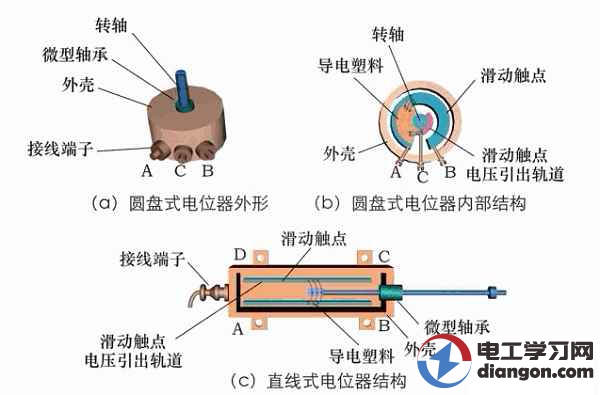

smt贴片元器件中电位器又称为片式电位器,它在电路中起到调节电压和电流的作用,故分别称为分压式电位器和可变电阻器。但严格来说,可变电阻器是一种两端器件,其电阻值可变而电位器是三端器件,其阻值是通过中间抽头的调节而改变的。从BGA封装及元器件类型的角度来讲,电位器标称阻值范围为100Ω—1MΩ,阻值允许偏差为±25%,额定功耗系列为0．05W—0．5W之间,阻值变化规律为线性。在贴片加工厂家中识别电位器可根据外形结构不同,分为敞开式结构、防尘式结构、微调式结构和全密式结构,下面介绍各种结构。

(1)敞开式结构

敝开式电位器它又分为直接驱动簧片结构和绝缘轴驱动簧片结构。因为这种电位器没有制作外壳,导致灰尘和潮气易进入器件内部,对性能会有一定影响,但是好在价格低廉。敞开式的平状电位器仅适用于焊锡膏—再流焊工艺,不适用于SMT贴片加工—波峰焊工艺。

(2)防尘式结构

防尘式电位器有外壳或护罩,灰尘和潮气不易进入其内部,性能好,多用于如计算机、半导体工艺设备等复杂电子产品和高档消费类电子产品中。

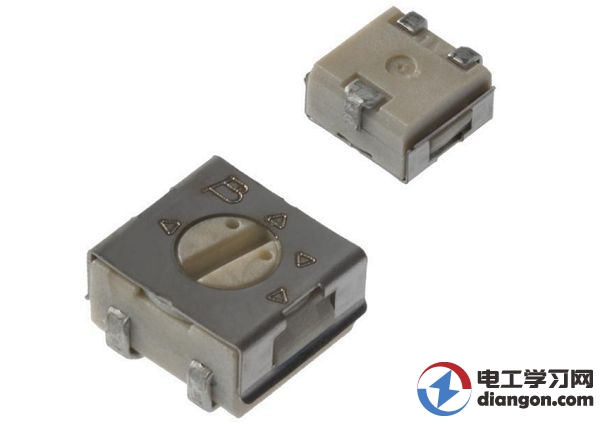

(3)微调式结构

微调式电位器属精细调节型电位器。性能好。但格昂贵,多用于如计算机、半导体工艺设备等复杂电子产品中。

(4)全密封式结构

全密封式电位器,外形上有圆柱形和扁平矩形两种,它的特点是具有调节方便、可靠、寿命长的特点。分为顶调和侧调两种。

smt贴片加工生产中从物料采购,到来料检验,入库存储、再到后来的领料生产,不仅仅是核心元器件(BGA和IC),也要同时考虑一些常规元器件的问题。任何一个细节的失误都可能造成品质异常。
