西门子S120变频器更换步骤

1、安全方面：

作业前，务必再次确认辅助整流分闸，断路器挂牌上锁；变频器上端电源为0V的情况下，方可作业。辅助整流合闸前，确认断路器以及空开合上的情况下，方可合闸。

2、工具和硬件准备：

电工常用工具一套（特别需要内梅花一套）

锁具以及牌子各两个。

3、整流装置和逆变装置断电：

整流装置首先分闸后，使用万用表检测电压从510DCV降到0DCV后，将对应的短路器进行上锁挂牌。逆变装置对应的进线电源和辅助电源对应断路器进行断电。

4、检测变频器电源：

用万用表分别测量变频器进线接线端子，进线都为0V后，方可拆卸变频器。

5、拆卸变频器：

1) 首先拍照接线方式；其次把变频器接线盖子打开，将进线电源线拆开；

2) Drive click通讯线拆除；

3) 控制线拆除；

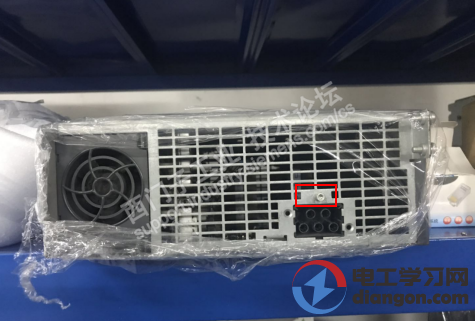

4）用内梅花将变频器下端电机线固定螺丝旋开，再将变频器电机线拔下；

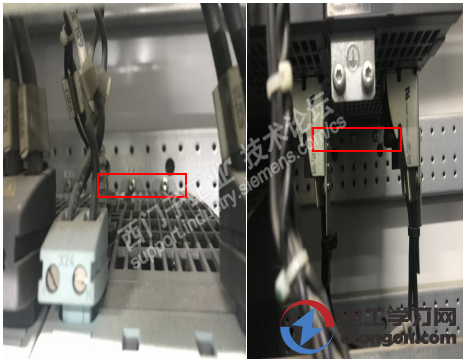

5）将变频器上下固定螺丝旋开，不用完全旋开，变频器往上抬出；

5、回装新的变频器：

1）将新的变频器装上，回装进线电源线，Drive click通讯线，控制线，电机线；

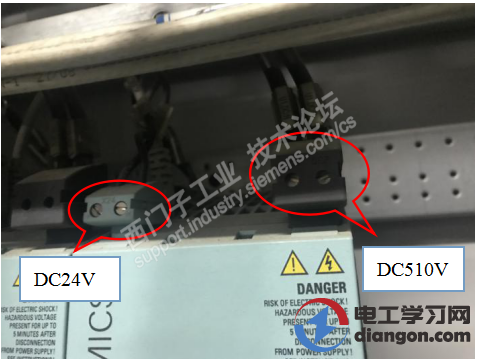

2）合闸熔管，合闸变频器控制电源（DC24V）空开

6、合闸辅助整流：

1）确认变频器回装无误后，让操作手合闸整流；

2）合闸成功后，合闸更换逆变器所属电源。

7、变频器试运行，确认是否动作正常。

8、值得注意的是：回装变频器前务必再次确认整流装置是分闸的情况，方可为变频器送电。
