西门子S7-300/400块调用指令UC/CC在S7-1500中无法使用

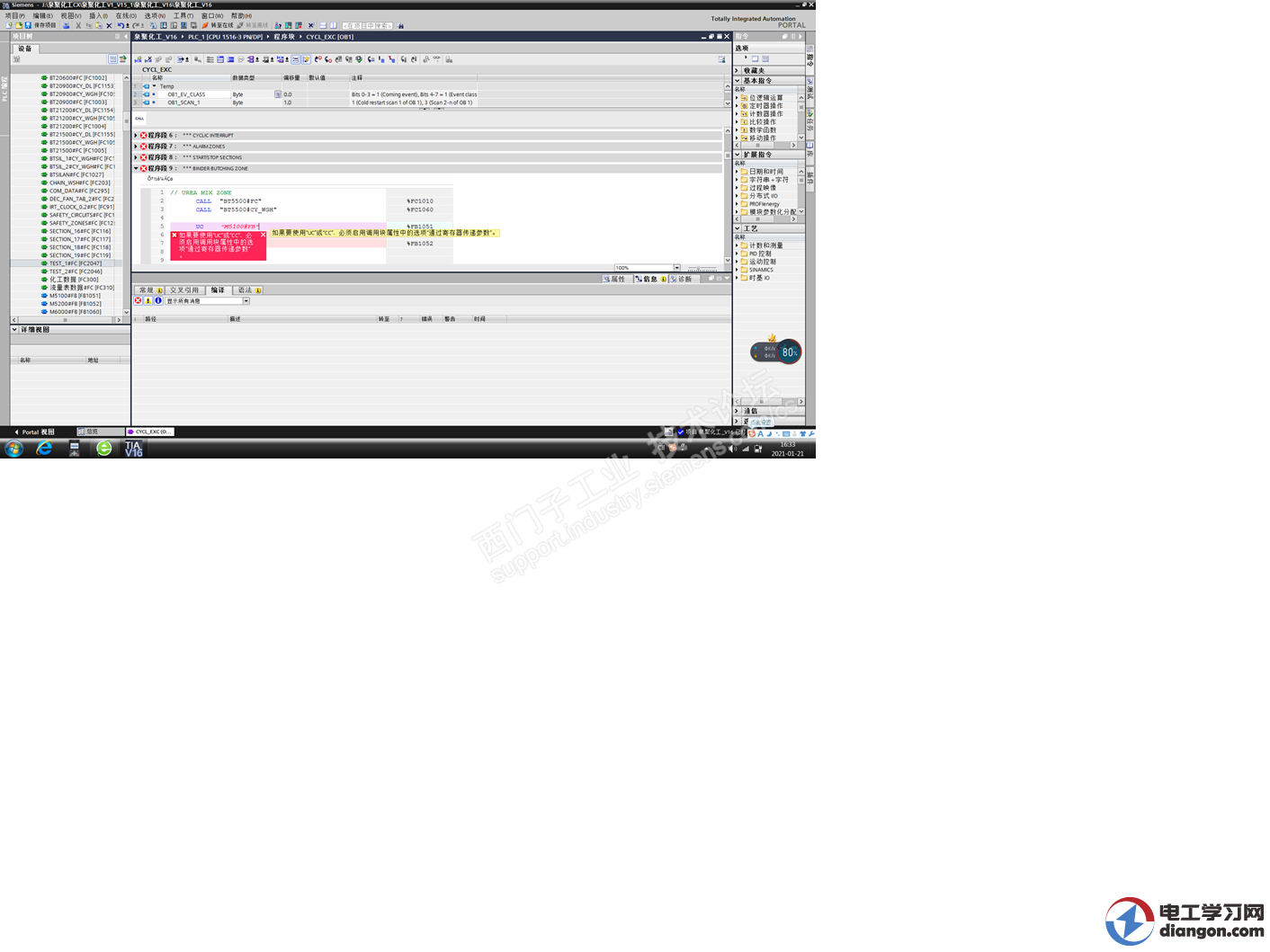

前段时间朋友在移值S7-400程序到S7-1500时，遇到UC指令报错，不能使用。微信发来图片，根据PORTAL中的提示，找不到相关设置，如下图：

图1

因为以前在用STEP 7编程时，也很少使用UC/CC指令，基本都是CALL指令，于时，找了一些资料看了一下，如下图：

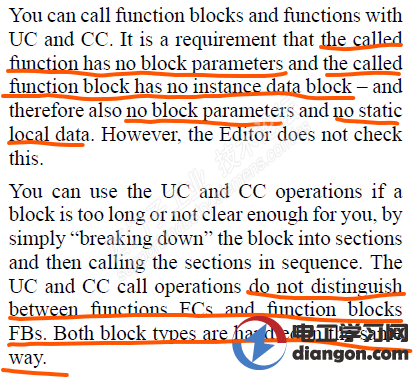

STEP 7中的UC/CC指令说明

图2

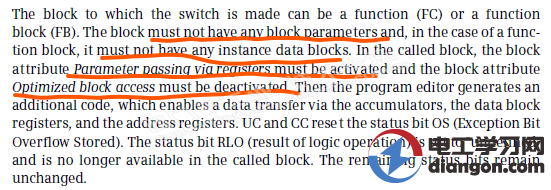

PORTAL中的UC/CC指令说明

图3

使用UC/CC指令时，FC/FB不能有任命接口参数，FB也不能有背景数据块。在STEP7中，使用UC/CC调用FC/FB是不区分的，一视同仁。在PORTAL中，还要激活“通过寄存器传递参数“并且要取消使用块优化访问方式。

于是，分别在STEP 7和PORTAL中进行了测试。

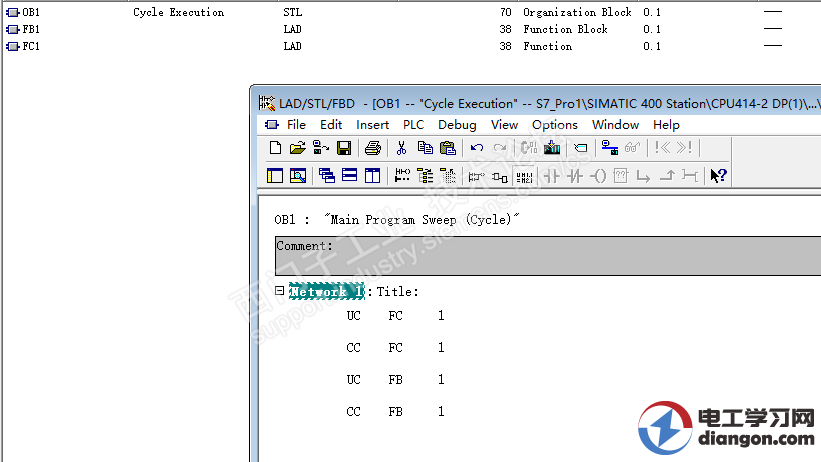

在STEP 7中测试，FC/FB都能使用UC指令正常调用 ,如下图

图4

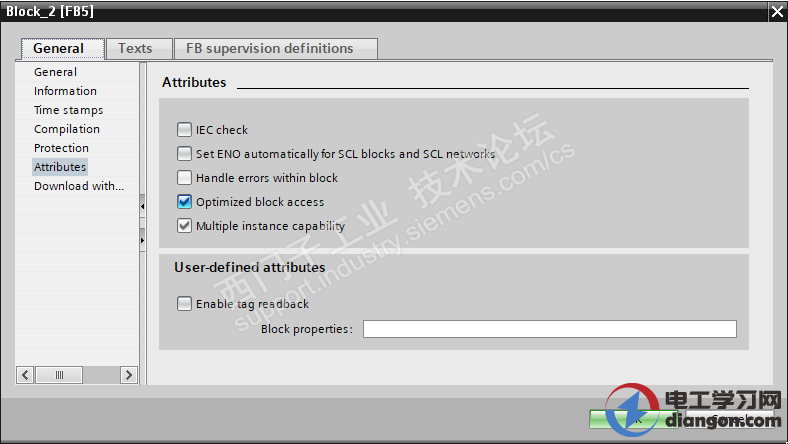

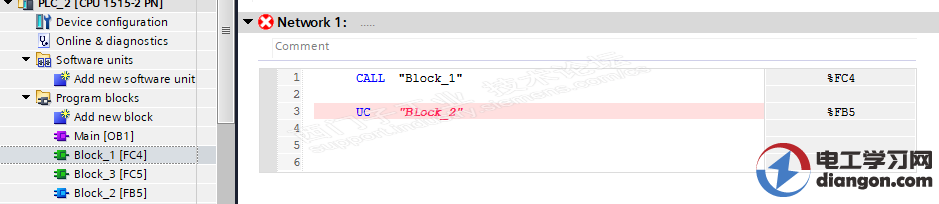

在PORTAL中测试，UC指令调用FC时，PORTAL会自动转换成CALL指令，但是FB就会报错，并且在FB的属性中也找不到“通过寄存器传递参数“这个选项。如下图：

图5

图5.1
