西门子DP Coupler模块使用方法图解

DP/DP Coupler用于连接两个Profibus-DP主站网络，以便在这两个主站网络之间进行数据通讯，数据通讯区最高可以达244字节输入和244字节的输出。

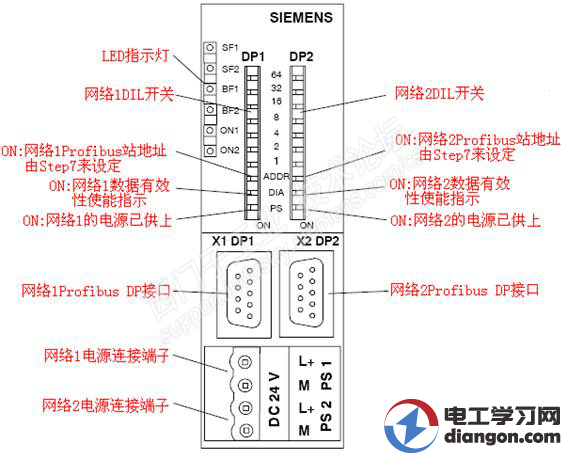

DP/DP Coupler模块具有如下特点:

．连接两个不同的Profibus网络进行通讯，2个网络的通讯速率，站地址可以不同

．最多可以建立16个I/O数据交换区

．两个网络电气隔离，一个网段故障不影响另一个网段的运行

．支持DPV1全模式诊断

．可通过DIL开关，Step 7或其它编程工具设定Profibus站地址

．双路冗余供电方式

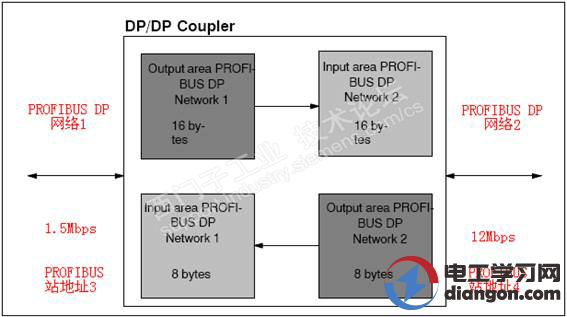

对于DP/DP Coupler连接的两个网段,通讯速率可以不同,因此DP/DP Coupler非常适用于不同通讯速率的两个Profibus-DP主站系统之间的数据通讯,但是对于通讯数据区，网络1的输入区必须和网络2的输出区完全对应，同样网络2的输入区必须和网络1的输出区完全对应,否则会造成通讯故障,下图显示了两个网络之间的数据通讯区的对应关系:

一、组态在两个Profibus master网络中通讯

1、硬件需求：S7-400电源模块1块，S7-400 CPU414-3PN/DP模块1块，S7-400 机架1块，S7-300导轨块，PS307 24VDC电源1块，S7-300 CPU315-2DP模块1块，CP5512编程卡，Profibus电缆1条，笔记本电脑1台。

2、软件需求：STEP7 V5.4 （以上）组态编程软件。

3、网络1(CPU414-3PN/DP主站系统):

－ DP/DP Coupler的DP1 Profibus站地址为3,网络波特率为12Mbit/s

－ 与网络2的数据通信接口区:

．2字节的输入(不连续)

．4字节的输出(不连续)

．2字节的输入(连续)

．4字节的输出(连续)

．自定义3字节输入/5字节输出(连续)

4、网络2(CPU315-2DP主站系统):

－ DP/DP Coupler的DP2 Profibus站地址为4, 网络波特率为1.5Mbit/s

－ 与网络2的数据通信接口区:

．2字节的输出(不连续)
