调试对拖台变频器时排除故障的艰辛历程

一、系统介绍：

西门子的S120变频柜，系统的结构是CU320-2PN AIM ALM MM系统，一个整流下面带两个驱动，每个驱动控制一个西门子带Drive-cliQ口的的异步电机，组成一个对拖台架。

整流吸合后让CU的DO点控制一个中继吸合，中继的触点通过DC 24V让两个24V的交流接触器吸合，给2个电机的风扇供电。电路结构大概如此。

两个电机之间的负载是离合器，一个电机是转速模式，另一个是转矩模式。

二、初步调试

成套后查线无误，上电。设备组态完成并编译时正常，将组态在线并下载到CU320-2PN单元后正常。接下来是台架空载运行。

先通过控制盘辨识电机，接下来通过plc让电机控制启动，电机能正常启动，但运行两三次后变频器突然报错。

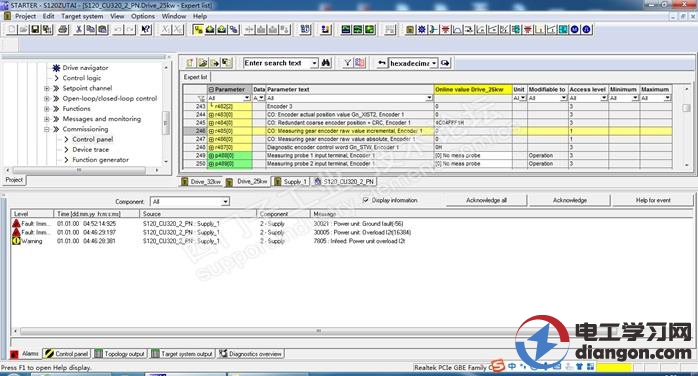

starter在线看到报F30005 POWER UNIT:OverloadI2t(16384)、F30021 POWER UNIT:GROUND FAULT(-32620)和F30875 POWER UNIT:power supply voltage failed（component number：2），F6010，A7810等错误。

复位后，还剩下F30005 和F30021这两个错误无法清除。当时出故障时电机是空转，而且转速只有1000转，但是在r36里显示过载198.2%；然后查参数r3113.3=1；r949.0=16384；r949.1=32680。

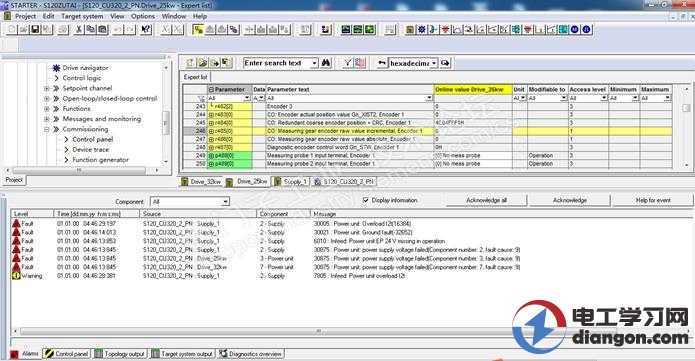

当时是报如下错误。
