变频器输出电压比输入电压高几时伏是什么原因？

★因为你测量时的万用表为普通数字万用表，而不是真有效值的数字万用表。特别是当变频器频率超过50/60Hz时，非真有效值数字万用表就越来越误差大。

变频器一般有V/F控制方式和矢量控制方式。V/F控制方式是在改变输出驳接电动机电源频率的同时，也改变电动机电源的电压，使电动机磁通保持一定，在较宽的调速范围内，电动机的效率、功率因数不下降。因为是控制的电压（Voltage）与频率（Frequency）之比。矢量控制变频器则是模仿直流电动机的调速特点，使异步电动机的转速也能通过控制两个相互垂直的直流磁场来进行调节的。

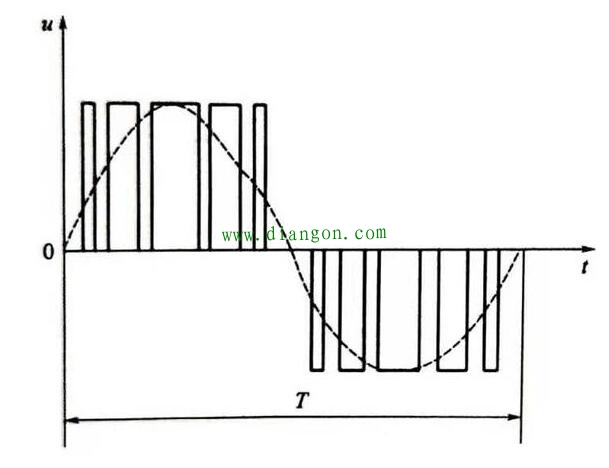

★现代变频器输出大多采用变频调速正弦脉宽调制，所谓正弦脉宽调制是在进行脉宽调制时，使脉冲系列的占空比按正弦规律来安排。当正弦值为最大值时，脉冲的宽度也最大，而脉冲间的间隔则最小。反之，当正弦值较小时，脉冲的宽度也小，而脉冲间的间隔则较大。变频调速控制产生的输出电压和输出电流均有谐波，SPWM输出电压的波形见小下图所示。

由上个图中可看出变频控制的变频器输出的电压，电流波形都有谐波分量，谐波频率的高低与变频器载波频率有关，提高载波频率，可使负载电流的波形和正弦波接近，从而能减少输出电流的谐波分量，而载波频率的大小是受逆变器件 的工作频率制约的。较早用GTR作为逆变器件时,载波频在2khz以下，电流谐波分量较大，电动机的有效输出转矩略小，并且有电磁噪声。现代变频器广泛采用的IGBT逆变器件载波频率可达15 khz以上,输出电流波形已相当平滑，相比GTR谐波分量已大大减少，电动机的有效输出转矩大，基本无噪声。

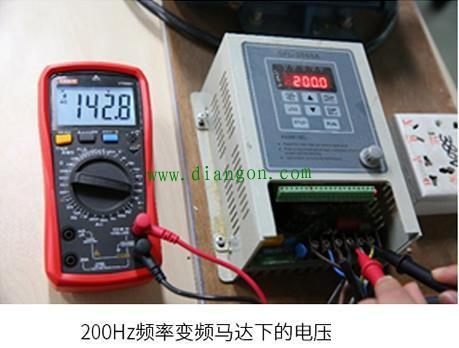

自己曾经实际检测变频器的输出电压进行测试过，发现变频器输出电压有1000多伏，输入电压单相为220伏，这是否是变频器故障？其实不然，而是自己使用的普通万用表测量的。

刚刚接触变频器时，根本不懂得一些基础知识，后来通过看书学习后知道了这些。再者变频器它只会降压不会升压，原来测量用的价格低廉的普通数字万用表测量。由于变频器输出电压使高频载波，普通没防干扰的数字表在这里测量是很不准的。变频器只会降压不会生压，这属于测量问题，如果万用表没问题的话，用指针型电压表测量，或者用真有效值万用表测量即可。

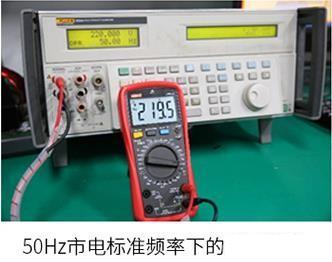

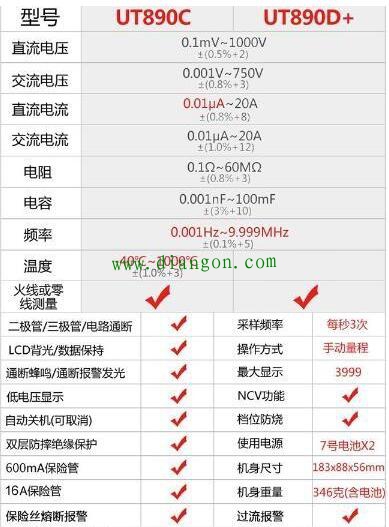

真有效值数字万用表可以兼容一般的工频电压测量，以及例如变频器、高频器、高频逆变器等高频电压的测量；见上上图所示。

而非真有效值数字万用表都是通过测被测线路的平均值或者峰值的方法间接测量有效值（按正弦波的关系）。真有效值的数字万用表能够准确、实时测量各种波形的电压有效值，在面对测量脉冲，畸变信号，变频信号，方波等非正弦波信号时，仍然获得精准的测量值。
