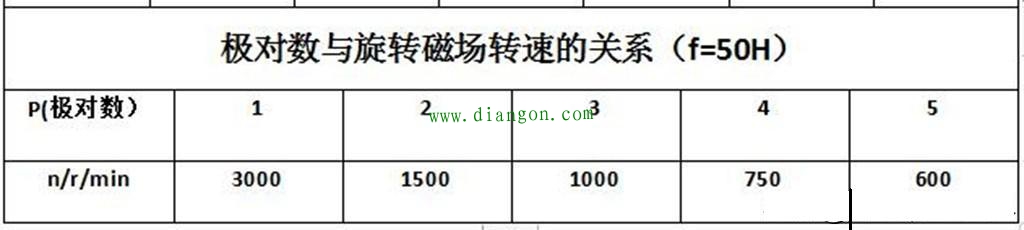

三相异步电动机的极数一般有2、4、6、8、10极几种。它们对应的同步转速为3000、1500、1000、750、600r/min。由于转子速度比同步转速约低2%~5%，因此上述各种极数的三相异步电动机的实际转速为2900、1450、960、740、580r/min。见下图表所示。

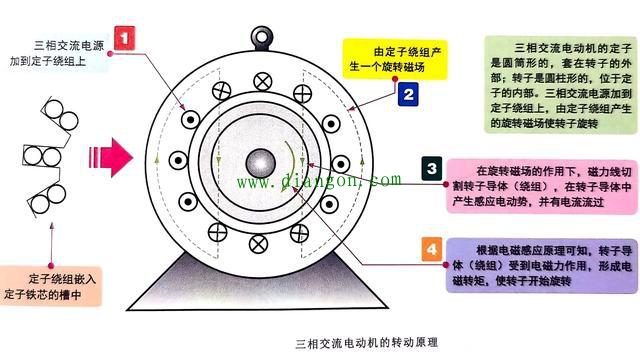

从上面标注的数值来看，三相异步电动机的转子旋转速度不会与旋转磁场同步或者超过旋转磁场的速度。如果转子旋转速度与旋转磁场同步，即转子速度等于旋转磁场速度，转子导体与旋转磁场相对静止，就不会切割磁力线，因此不能产生感应电动势，也就没有感应电流，转轴上就没有了电磁转矩，于是电动机就不会旋转了。

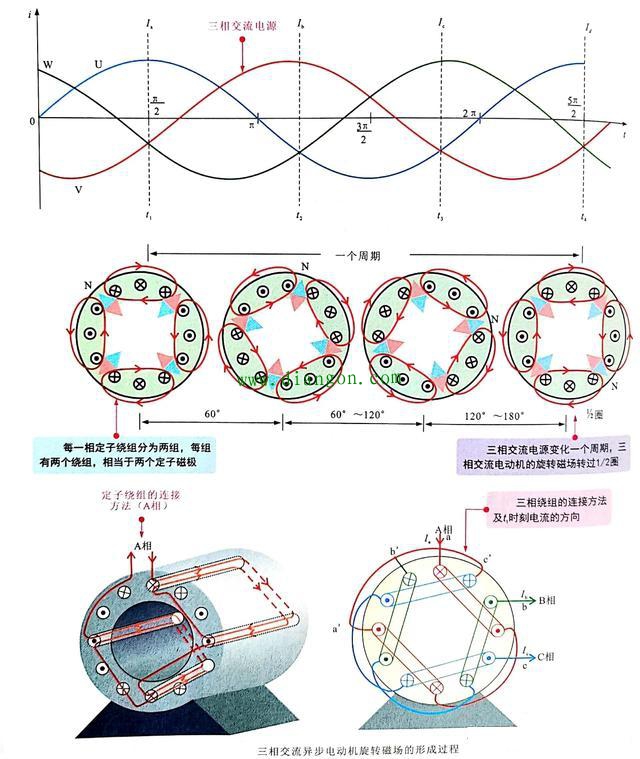

磁极对数用p表示，因为三相异步电机定子彼此在360⁰圆周中均匀分布三个线圈绕组，旋转磁场的磁极对数p与定子绕组的布置有关系。如果每相绕组只有一个线圈，而彼此在空间隔为120⁰，于是产生p=1的旋转磁场。如果将每相绕组由2个线圈串联在组成，则此时的p=2，以此类推5个线圈串联组成就为10极。因为磁极分为N、S，所以10极就是5对磁场极性。

旋转磁场的转速（用n₁表示），它与电源频率（f）成正比，与电动机的极对数p成反比，即n₁=60f/p，式中的n₁为旋转磁场的转速，单位r/min；f为电源频率，国内频率为50Hz；p为电动机磁极对数。国家规定标准频率为50Hz，所以旋转磁场的转速只与电动机极对数有关，极对数多则转速慢。

常用的三相异步电动机的主要技术数据有电动机的型号、额定 功率、额定转速、额定电压、额定电流、效率、功率因数，这些都是铭牌数据，在电动机的铭牌可以直接看出来。此外还有电动机的启动电流倍数、启动转矩倍数、最大转矩倍数，这些技术数据是不标出来的，一般情况下，是能够满足使用要求的。特殊情况时可提 出要求进行专门设计以达到要求。另外一种技术数据就是电动机的线圈和铁芯数据，一般是统一设计的数据，在使用时要注意，有时 会有变化，因不同的生产厂家在制造时可能会有调整。
