4个二极管整流和2个二极管整流出电压一样吗？

4个二极管整流和2个二极管整流出来的电压都是一样的，为输入交流电源电压的0.9（效率），不过2个二极管整流需要变压器的中间有一根中间抽头。

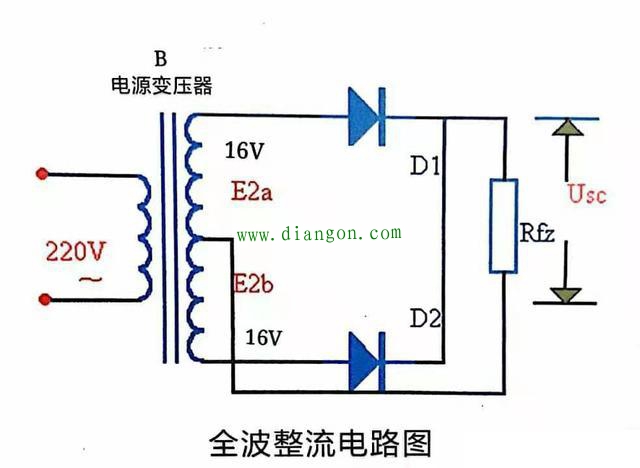

★从全波整流电路图可以看出，当市电输入为正半周期时，D1导通，D2截止；当市电为负半周期时D2导通，D1截止，这时负载Rfz上的电流与电压波形如下图所示。

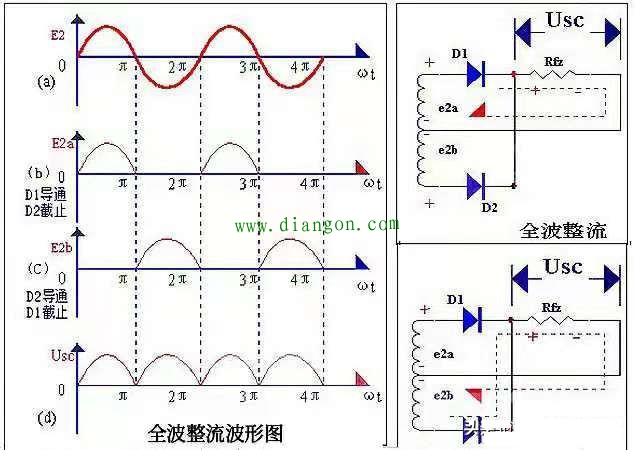

★如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。见上图所示，它是全波整流电路的电原理图。 全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压E2a、E2b。 构成Ea2 、D1、Rfz与E2b、 D2、Rfz两个通电回路。 全波整流电路的工作原理, 可用下图所示的波形图说明。在0 ~ π间内，Ea2对D1为正向电压，D1导通，在Rfz上得到上正下负的电压；E2b对D2为反向电压，D2不导通，见图(4 b)，在π-2π时间内，E2b对D2为正向电压，D2导通，在Rfz上得到的仍然是上正下负的电压；Ea2对D1为反向电压，D1不导通,见图(4 c)。

全波整流二极管截止时承受2U的反向电压，流过每一个二极管的平均电流却是负载平均电流的一半，因此选择二极管参数的依据与一个二极管的半波整流相比有所不同。由于交流正反两半周期均有电流流过负载，因此变压器的利用率也比半波整流高一半。

二极管全波整流的另一种形式即桥式整流电路。单相桥式整流电路内部是由四只二极管组成的。

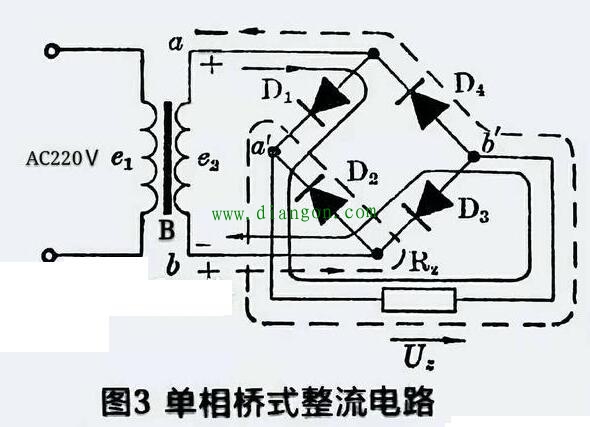

从上图3，设在e2第一个半周内，次级线圈绕组a点电位为正，b点电位为负，电流经过D1到负载Rz，再经过D3回到b点，如图3中的实线箭头所示。 在e2第二个半周期内，次级绕组a点电位变负，b点电位变正，电流则经过D2到负载Rz，再经过D4回到a点，如图3中的虚线箭头所示。

★其负载RL两端的直流电压:u0=u2×0.9；直流电流RL=u0/RL=0.9u2/RL；桥式整流二极管所承受的最大反向电压Uam=√2×u2；式中的u2是变压器次级交流电动势的有效值。桥式整流二极管每只二极管流过的电流为负载电阻Iz/2。桥式整流堆整流电路的效率与全波整流电路效率一样，都是0.9u2。此时整流出来的直流电压成分中，其实是脉动直流电，其波纹系数比较大。
