圆八脚继电器与圆八脚液位继电器可以共用一个底座吗?
时间：2023-03-04来源：佚名
|
圆八脚继电器与圆八脚液位继电器可以公用一个型号的底座。这种结构的底座中间有一个定位槽，分别对称排列8个孔，只要可以流畅插入拔出来的都能够用。不过圆八脚继电器与圆八脚液位继电器的外部接线不一样。
圆八脚时间继电器的排列为②~⑦脚为电源控制输入，①~④为常闭触点，①~③为常开触点；另一组的⑧~⑤为常闭触点，⑧~⑥为常开触点。

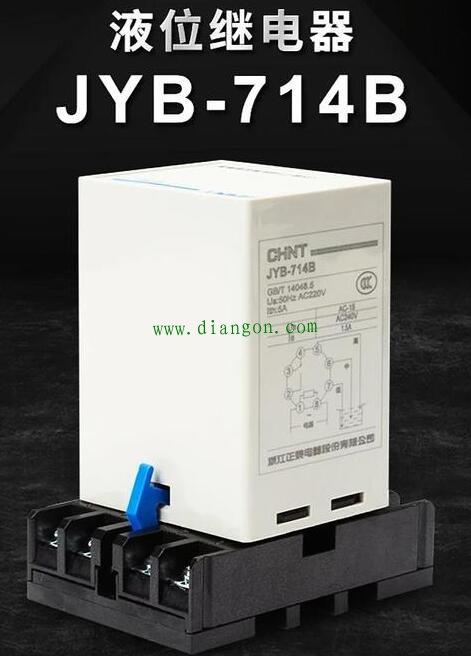

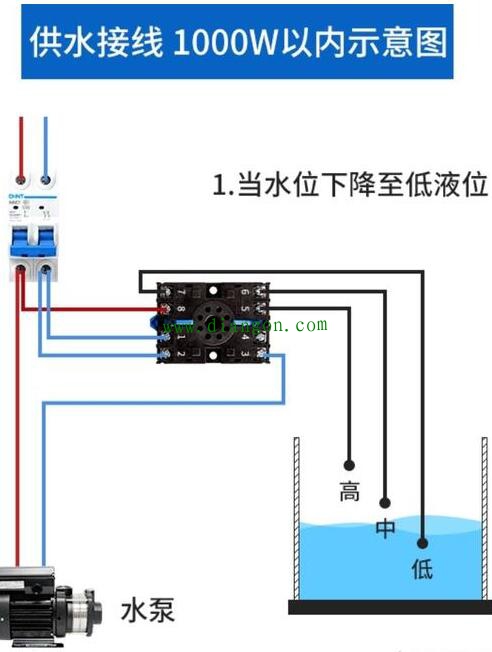

而液位继电器的①~⑧脚为电源输入控制端，③~④为常闭触点，③~②为常开触点；另外的⑤、⑥、⑦脚为液位继电器控制输入的悬浮接线端子，没有与其中的脚位有关系。 只要知道这些原理后，仅仅只是接线时注意一一对应即可。

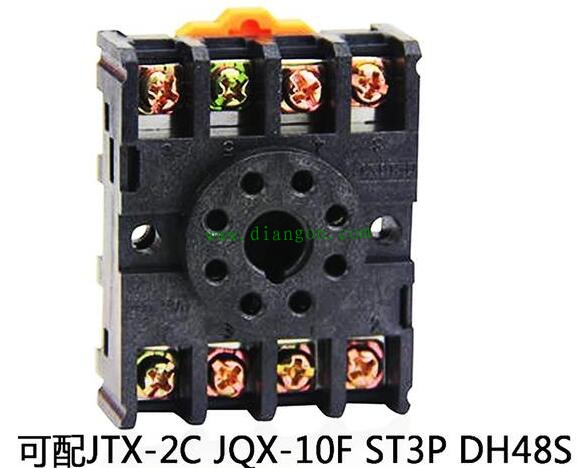

★这种RF083A（JTX-2C）小型继电器底座可配JTX-2C、JQX-10F、ST3P、DH48S系列继电器使用，但一定要注意接线时的输入控制电源和得电延时、断电延时的对应关系即可。 |
