高压架空线路发生单相接地故障时，故障相、非故障相电压的变化

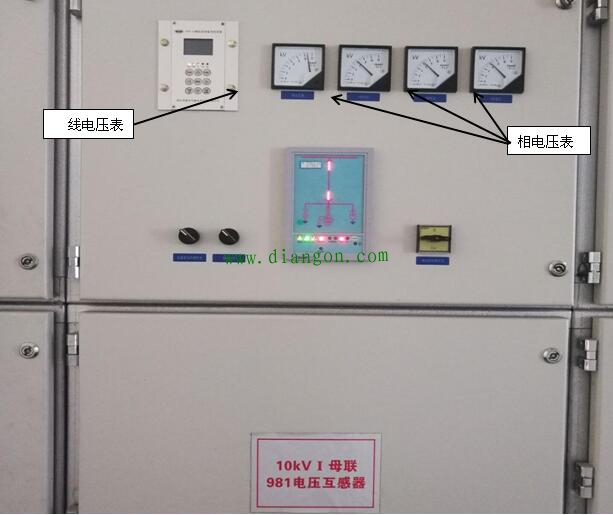

很多电工在工作的过程中，遇到过高压柜上显示相电压的电压表，两相相电压升高为线电压，一相相电压为零，而线电压的电压表显示数值不变，遇到这种情况，老师傅说：“这是有一相高压线路发生接地故障了”。那为什么高压输电线路发生单相接地故障时，非故障相电压要升高，而且是升高√3倍，很长一段时间一直困扰着我（我是电工小白），不知道该怎么从原理上进行分析。今天与大家一起进行简单分析单相接地故障时，故障相、非故障相电压的变化原理，在分析的过程中有描述不准确的，错误的敬请谅解。

图一

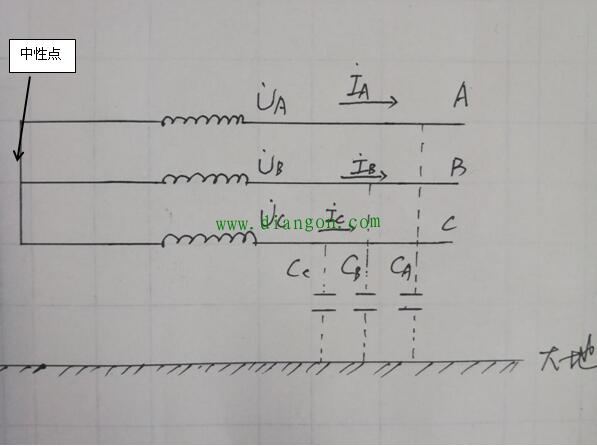

我们知道电力系统中性点接地方式有三种：不接地、经消弧线圈接地、直接接地。中性点不接地系统在正常运行时，各相对地电压都相等，这里需要说明一下对地电容，就是架空线路是导线，大地也相当于是导线，导线与大地（导体）之间形成电容，中间空气就是绝缘介质，我们把每条线路上对地的电容进行集中考虑，用CA、CB、CC表示，正常运行时都相等。中性点对地电位为零（中性点与大地一致），这时中性点接地与否对各相对地电压没有任何影响。

图二

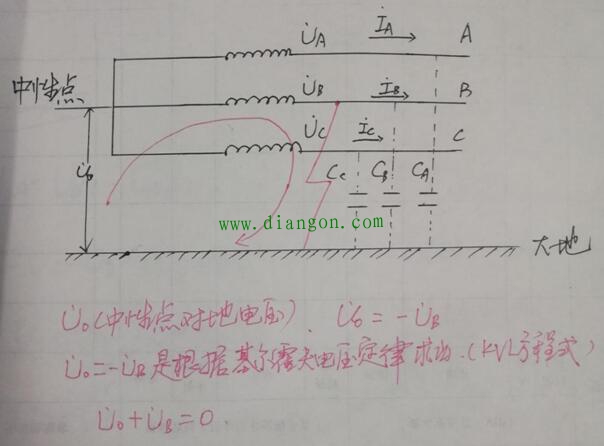

如果架空线路B相发生单相接地故障，各相对地电压将不再相等，B相接地，对地电压为零，此时中性点电位不再为零电位。请看图三电路图与描述（因为在分析时，用的都是向量，用笔写比较方便，请谅解）。

图三

当发生单相接地故障，正常相对地电压将发生变化，而线电压不变。
