保护接地工作原理图解
时间：2023-03-04作者：佚名
|

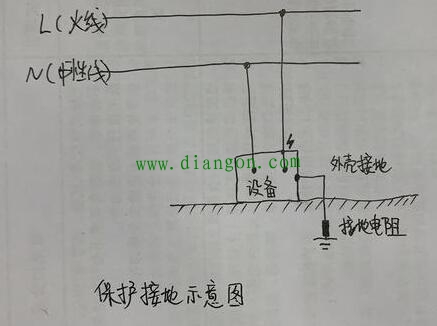

保护接地：保护接地是指为了人生安全，将设备的金属外壳直接和大地紧密相连；当设备发生漏电时，它可以降低设备外壳与大地之间的电压。 通俗的讲：就是当设备漏电的时候，如果没有保护接地，设备金属外壳就带220V电压。但是如果设备做了保护接地，那么设备外壳的电压会降低很多很多，从而降低人摸到漏电设备外壳的危险性。 保护接地工作原理 如下图所示，保护接地就是把用电设备的外壳直接接地，接地线（PE）和中性线N没有任何关系。

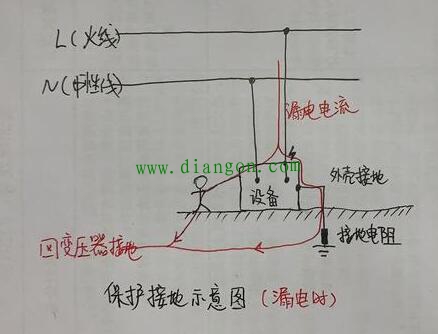

当用电设备漏电时，那么漏电电流会从火线出发通过接地线流入大地，从而降低漏电设备外壳的电压。如果人不小心摸到用电设备外壳，因为大部分电流从接地线流向大地，所以通过人体的电流大大降低。
这里的关键点就是接地电阻的大小，它决定了设备漏电时外壳的电压。如果接地电阻越小，那么更多的电流会通过接地装置流入大地，而通过人体的电流就会变少，所以接地电阻越小越好。 但是接地电阻越小，需要的成本会相对较高，所以接地电阻能达到国家要求就足够了。国家要求，接地电阻在4欧姆以下即可。 |
