倒顺开关控制双电容单相电机正反转接线图_单相双电容电动机接线详解

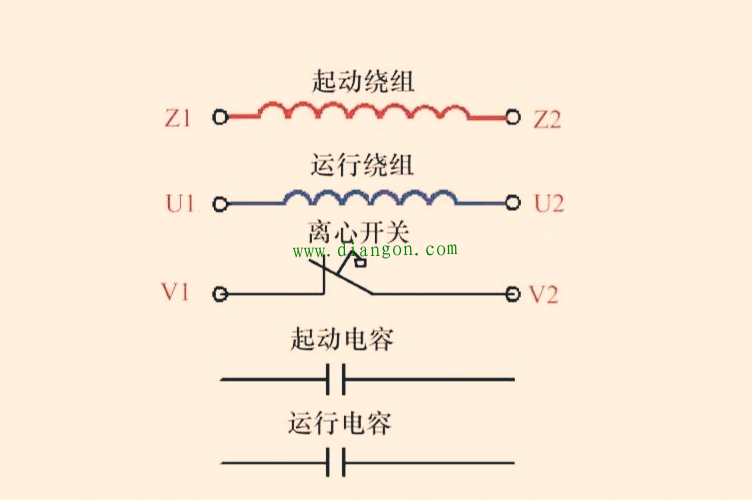

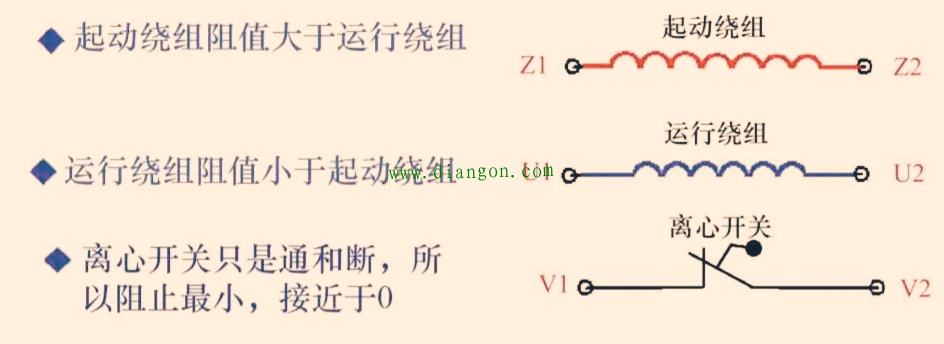

如上图：单相双电容电动机内部由起动绕组(副绕组)、运行绕组(主绕组)和离心开关组成引出6根线，分别为Z1、Z2、U1、U2、V1、V2。两个电容分别为：起动电容和运行电容，起动电容容量大于运行电容。

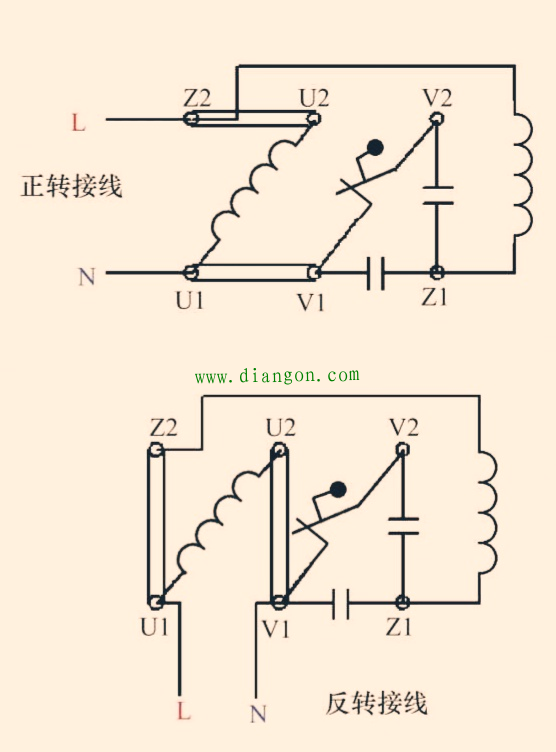

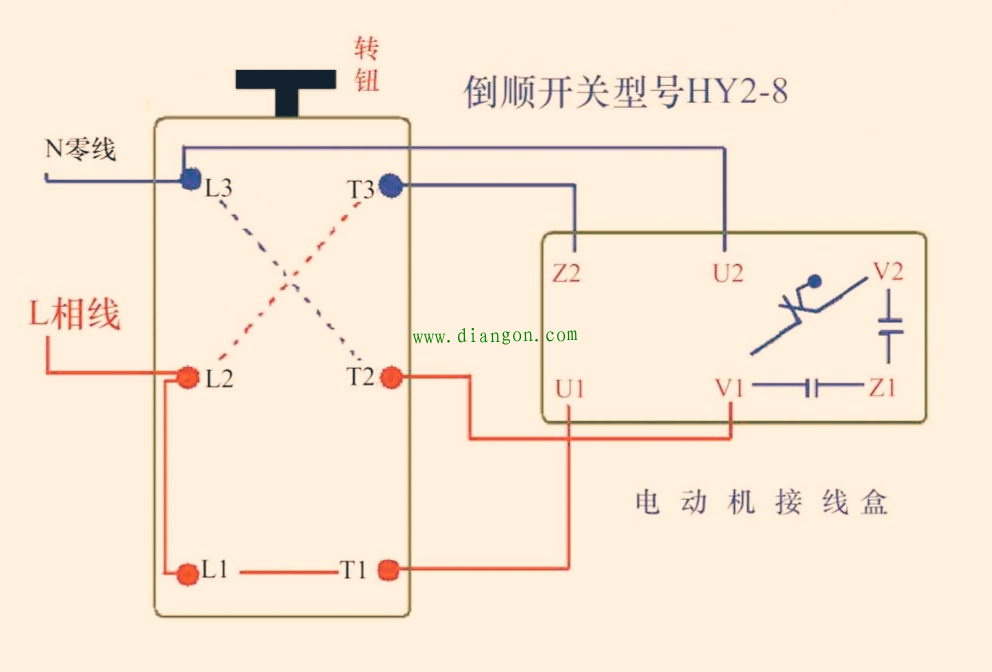

倒顺开关型号HY2-8。首先要弄懂正反转原理，知道了原理后，用什么型号的倒顺开关都是可以的。如上图所示，正转时，U2、Z2连接零线，U1、V1连接相线。U2、Z2相连其实是两个绕组的尾端接在一起，U1、V1相连其实是运行绕组的首端接了运行电容的一极。反转时Z2，U1连接零线，U2、V1连接相线。Z2、U1相连是两个绕组的一端连一起，U2、V1相连是运行绕组的尾端接了运行电容的一极。与正转相比，改变了运行绕组的首尾端，实现了正反转，单相电动机所接相线、零线可以对调。
