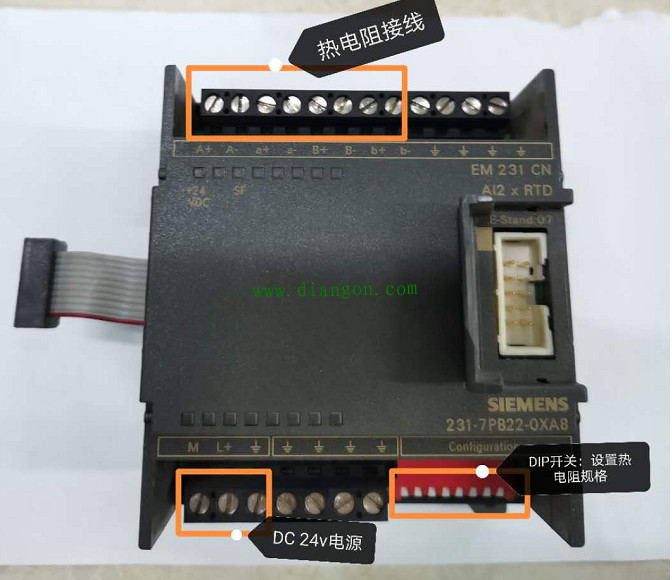

EM231 RTD模块作为S7-200 小型PLC 中的成员，其可方便的与多种规格的热电阻传感器连接。用户可以通过DIP开关来选择热电阻的类型、接线方式 、测量单位等（具体相关设置大家可以参考相关的模块手册）。之后将所采集到的温度模拟量信号通过EM231进行模数转换后传输给CPU模块，CPU模块与触摸屏通讯后，显示出相应的数据温度。

我们现场所采用的是PT100的热电阻传感器（三线制），通过两芯的屏蔽电缆连接到EM231模块。运行中出现触摸屏温度数据显示****，检查EM231模块24V电源灯熄灭，但实际测量直流24V电源正常，排查为模块损坏，立即更换备用模块，电源灯及触摸屏数据显示正常，搞定收工。

谁知三天后同样的问题再次出现。难道接线有问题，不可能模块质量会这么差，一系列的怀疑涌上头，只得再次一步步进行分检查，其它的模块都正常说明24V电源正应该没问题，此时怀疑是不是有外部异常电压信号窜入模块造成烧坏。只得外部入手，断开温度模块接线，单独测量传感器信号时，测得电阻107欧姆，换算温度在20度左右（1度为0.385欧姆）正常。将万用表打到交流200V档，分别对地测得温度信号线的交流电压在13V左右，至此明确了是外部电压窜入模块烧坏。

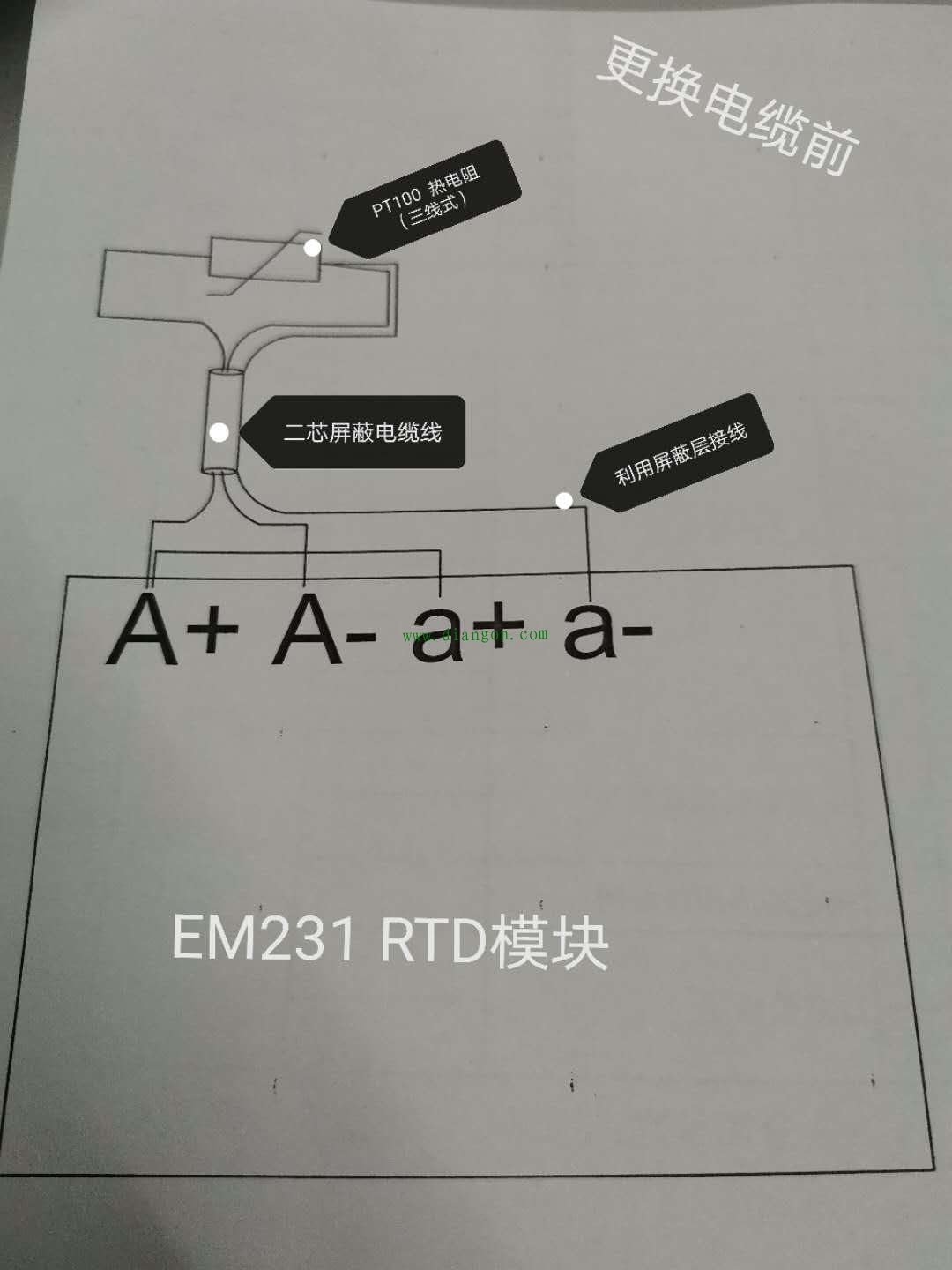

而后仔细再反过来想，原来用的三线制传感器，而采用的是二芯的屏蔽电缆线传输信号到模块，（https://www.gdzrlj.com/独家原创 版权所有）三线传感器的接线其中一根用的是二芯线的屏蔽层来代替的，而本身电缆的屏蔽层就是来屏蔽外界的干扰电压，相当于无端的给模块送来一个高的电压，造成模块烧坏。

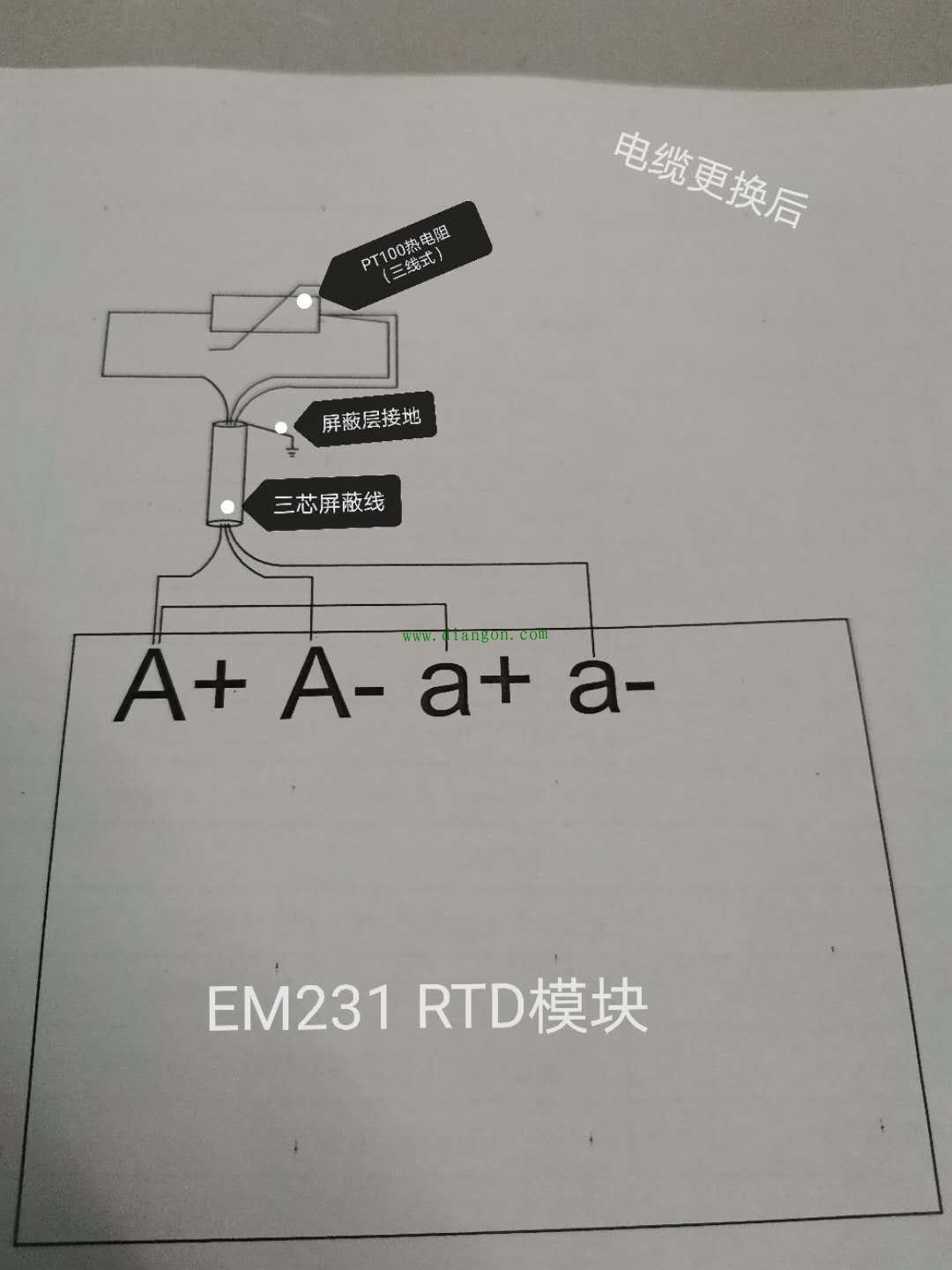

后续通过重新敷设信号线，采用三芯的屏蔽电缆，三根芯线作为传感器接线，同时将屏蔽层进行接地处理，确保传输的信号不会受到干扰，避免有感应电压窜入模块内部。进行后续一周的观察运行稳定，温度数据显示一切正常，故障得到彻底处理。
